Allen-Bradley 1794-IT9 จัดทำโดย Yueyang Tongtu เป็นโมดูลอินพุตอะนาล็อกแบบแยก 8 ช่องความหนาแน่นสูงภายในระบบ Rockwell Automation FLEX™ I/O ออกแบบมาเป็นพิเศษเพื่อจับสัญญาณที่อ่อนมากโดยไม่เบี่ยงเบน โดยให้สัญญาณระหว่างสภาพแวดล้อมกระบวนการที่มีอุณหภูมิสูงกับตัวควบคุมทางอุตสาหกรรม เช่น ระบบ ControlLogix, CompactLogix หรือ SLC 500
เชื่อมต่อโดยตรงกับเทอร์โมคัปเปิ้ลประเภท J, K, T, E, R, S, B และ N ในขณะที่ยังจัดการอินพุตมิลลิโวลต์โดยตรงภายในช่วง
การแยกช่องต่อช่องในตัวช่วยป้องกันลูปกราวด์และช่วยลดความไม่เสถียรของสัญญาณที่เกิดจากสัญญาณรบกวนทางไฟฟ้าและปัญหาการต่อสายดิน
แปลงเซ็นเซอร์อุณหภูมิระดับไมโครโวลต์เป็นสัญญาณดิจิตอล 16 บิตที่แม่นยำ รับประกันการตรวจสอบกระบวนการที่แม่นยำ
นำเสนอการชดเชยจุดเชื่อมต่อเย็นภายในเพื่อรักษาความแม่นยำในการวัดสูง แม้ภายใต้อุณหภูมิแวดล้อมตู้ควบคุมที่ผันผวน
ติดตั้งได้อย่างราบรื่นบน Terminal Base Units (TBU) มาตรฐาน 1794 และสื่อสารผ่าน EtherNet/IP, ControlNet หรือ DeviceNet ผ่านอะแดปเตอร์เครือข่าย FLEX I/O (เช่น 1794-AENT)
|
คุณลักษณะ / พารามิเตอร์ |
ข้อกำหนดทางเทคนิค |
|
หมายเลขรุ่น |
อัลเลน-แบรดลีย์ 1794-IT9 |
|
ประเภทสินค้า |
โมดูลอินพุตเทอร์โมคัปเปิล / มิลลิโวลต์แบบแยก |
|
ซีรี่ส์ระบบ |
1794 ระบบ FLEX™ I/O |
|
จำนวนอินพุต |
8 ช่องแยก |
|
ช่วงอินพุต |
เทอร์โมคัปเปิล: ประเภท J, K, T, E, R, S, B, N / |
|
รูปแบบการติดตั้ง |
การติดตั้งราง DIN (ผ่านยูนิตฐานเทอร์มินัล 1794) |
|
การสนับสนุนเครือข่าย |
EtherNet/IP, ControlNet, DeviceNet (ขึ้นอยู่กับอะแดปเตอร์) |
|
การรับรอง |
เครื่องหมาย CE, UL Listed, CSA, C-Tick |
เพื่อให้ใช้งานได้อย่างราบรื่นและหลีกเลี่ยงข้อผิดพลาดในการสั่งซื้อ ให้จับคู่ Allen-Bradley 1794-IT9 กับ Terminal Base Unit (TBU) และอะแดปเตอร์ที่เหมาะสม:
• 1794-TB3T: แนะนำสำหรับอินพุตเทอร์โมคัปเปิล มีเทอร์มินัลชดเชยจุดเชื่อมต่อความเย็น (CJC) ในตัว
• 1794-TB3G: เหมาะสำหรับการใช้งานเซ็นเซอร์ที่มีการต่อสายดินซึ่งต้องการจุดต่อสายดินเพิ่มเติม

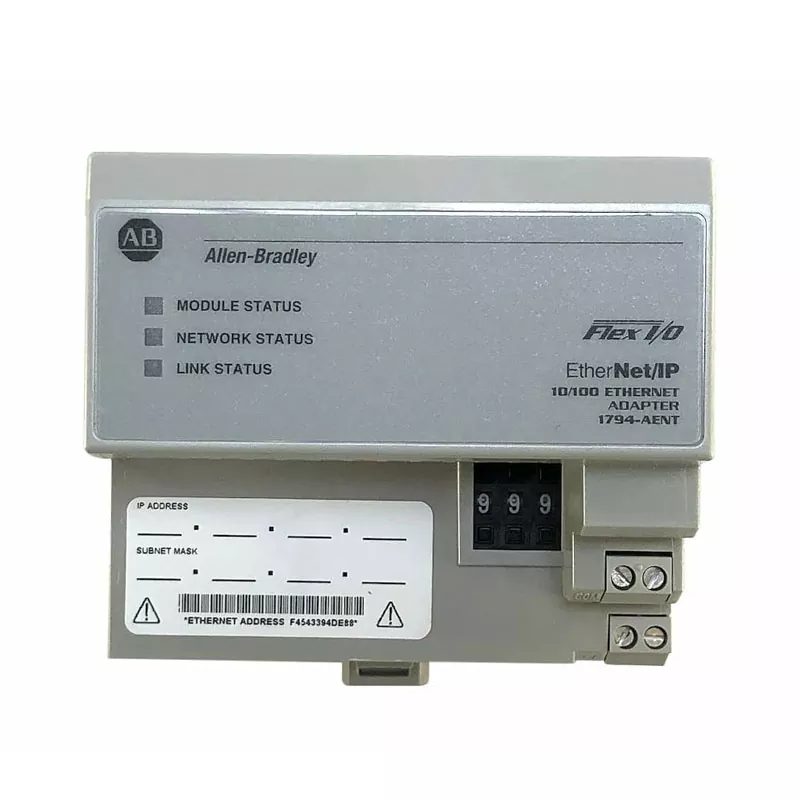

• 1794-AENT / 1794-AENTR: สำหรับเครือข่ายอุตสาหกรรม EtherNet/IP แบบสองพอร์ต/พอร์ตเดียว
• 1794-ACN15 / 1794-ACNR15: สำหรับสถาปัตยกรรม ControlNet
• 1794-ADN: สำหรับระบบฟิลด์บัส DeviceNet
ปิโตรเคมีและน้ำมัน/ก๊าซ: การตรวจสอบอุณหภูมิแบบเรียลไทม์สำหรับถังปฏิกิริยา เตาหลอม และท่อขนส่ง เพื่อรักษาความปลอดภัยในการปฏิบัติงาน
การผลิตไฟฟ้าและการกระจายพลังงาน: การตรวจสอบอุณหภูมิแบริ่งกังหัน สภาวะไอน้ำของหม้อไอน้ำ และการทำความร้อนของหม้อแปลงอย่างแม่นยำ
การแปรรูปโลหะและโลหะผสม: การติดตามอุณหภูมิในเตาบำบัดความร้อน ไลน์การหลอม และระบบการหล่อแบบต่อเนื่อง
การผลิตแบบแยกส่วนและยานยนต์: การทำความร้อนในกระบวนการอัตโนมัติ เตาอบการบ่มด้วยความร้อน และสายการประกอบที่มีการควบคุมอุณหภูมิ
อย่าใช้ฐานขั้วต่อแบบ 2 สายมาตรฐาน (เช่น 1794-TB2) 1794-IT9 ต้องใช้ยูนิตฐานที่ติดตั้ง CJC แบบ 3 สายหรือแบบพิเศษ (เช่น 1794-TB3T) เพื่อให้ทำงานได้อย่างถูกต้อง
เดินสายไฟต่อเทอร์โมคัปเปิลในท่อร้อยสายที่มีฉนวนหุ้มแยกต่างหากให้ห่างจากสายไฟฟ้าแรงสูงอย่างน้อยที่สุด เพื่อป้องกันการบิดเบือนของสัญญาณ
แม้ว่า FLEX I/O จะรองรับการถอดและการแทรกภายใต้กำลังไฟ (RIUP) แต่ต้องแน่ใจว่าสวิตช์กุญแจฐานเทอร์มินัลถูกตั้งค่าไว้ที่ตำแหน่ง 3 ก่อนที่จะติดตั้ง 1794-IT9
1. การรับประกันของแท้: จัดหาผ่านช่องทางการจัดหาที่ถูกต้องตามกฎหมายและได้รับการยืนยัน พร้อมด้วยเอกสารผลิตภัณฑ์ที่มีอยู่และบันทึกการจัดหาที่ตรวจสอบย้อนกลับได้ —ไม่มีชิ้นส่วนที่ได้รับการตกแต่งใหม่หรือเป็นของปลอม
2. การตรวจสอบก่อนการจัดส่ง: ทุกหน่วยได้รับการตรวจสอบด้วยภาพ การตรวจสอบความสมบูรณ์ของพิน และบรรจุภัณฑ์ ESD ป้องกันไฟฟ้าสถิตก่อนจัดส่ง
3. การสนับสนุนการรวมทางเทคนิค: คำแนะนำฟรีเกี่ยวกับการกำหนดค่าฮาร์ดแวร์โมดูล การแมป I/O และการตั้งค่าการสื่อสารสำหรับแพลตฟอร์ม Rockwell Automation (ControlLogix, CompactLogix และ SLC 500)
ตอบ: 1794-IT9 เชี่ยวชาญด้านเทอร์โมคัปเปิลและอินพุตพร้อมการแยกช่อง ทำให้เหมาะสำหรับการใช้งานที่อุณหภูมิสูงและมิลลิโวลต์ต่ำ ในทางกลับกัน 1794-IRT8 เป็นโมดูลรวมที่จัดการทั้ง RTD (เครื่องตรวจจับอุณหภูมิความต้านทาน) และเซ็นเซอร์เทอร์โมคัปเปิลบนช่องสัญญาณที่ไม่แยกกัน
ก. ใช่. ในขณะที่โมดูลติดตั้งบนฐาน FLEX I/O โมดูลจะเชื่อมต่อกับระบบ SLC 500 ผ่านโมดูล 1747-SN RIO Scanner หรือผ่านอะแดปเตอร์ EtherNet/IP (1794-AENT) ที่เชื่อมโยงกับสถาปัตยกรรม PLC สมัยใหม่
ตอบ: ขั้นแรก ตรวจสอบว่าคุณใช้ฐานขั้วต่อ 1794-TB3T พร้อมด้วยเซ็นเซอร์ Cold Junction Compensation (CJC) ที่เดินสายอย่างถูกต้อง ประการที่สอง ตรวจสอบว่าส่วนป้องกันเซ็นเซอร์ต่อสายดินที่จุดเดียวและแยกออกจากสายไฟ
