บาคมันน์ NT255

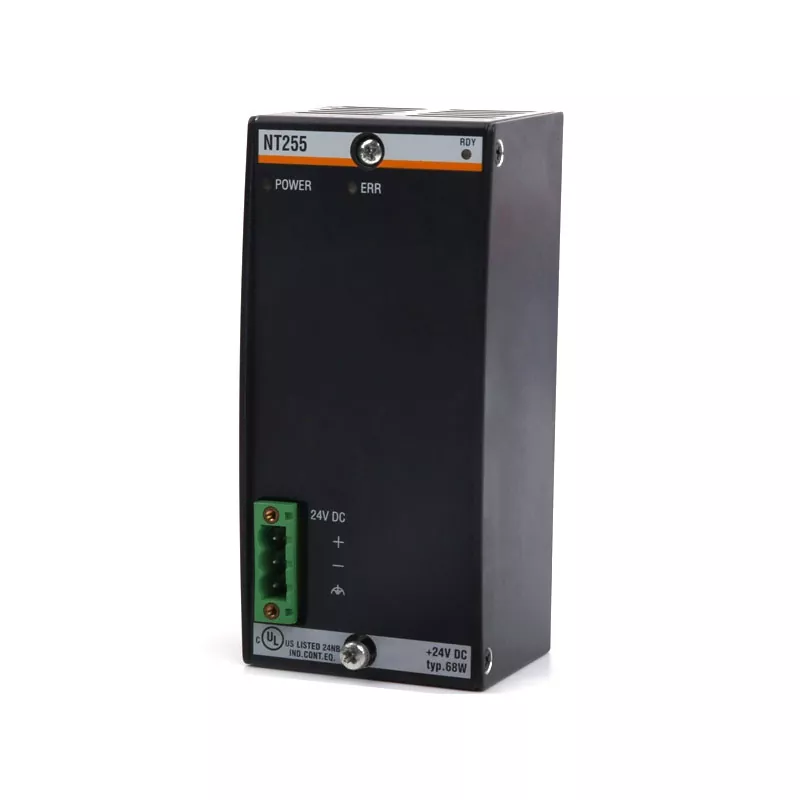

Bachmann NT255 คือโมดูลจ่ายไฟที่ใช้ในระบบอัตโนมัติแบบโมดูลาร์ของ Bachmann โดยจ่ายแรงดันไฟฟ้าในการทำงานที่จำเป็นสำหรับ CPU และโมดูลอื่นๆ ที่เชื่อมต่อผ่านแบ็คเพลนของระบบ โดยมีอินพุต 18–34 V DC และกำลังเอาต์พุต 45 W ใช้งานได้สูงสุด 55 W สำหรับโหลดสูงสุดชั่วคราว ในขณะที่เอาต์พุตหลัก +5 V รองรับสูงสุด 6 A

โมดูลยังมีเอาต์พุต +15 V และ -15 V ที่แต่ละเอาต์พุต 0.5 A พร้อมด้วยการป้องกันขั้วไฟฟ้าแบบย้อนกลับ การตรวจสอบแรงดันไฟฟ้าอินพุต การแยกกระแสไฟฟ้า การแสดงสถานะ และสัญญาณไฟดับ สำหรับโครงการทดแทนหรือบำรุงรักษา ควรตรวจสอบรุ่นและหมายเลขชิ้นส่วนที่แน่นอนกับการติดตั้งที่มีอยู่

การระบุผลิตภัณฑ์

ข้อมูลจำเพาะที่สำคัญ

ฟังก์ชั่นพาวเวอร์ซัพพลาย

โมดูลจ่ายไฟเป็นส่วนหนึ่งของสถาปัตยกรรมพลังงานภายในของระบบอัตโนมัติของ Bachmann โดยจะแปลงแหล่งจ่ายไฟ DC ขาเข้าเป็นแรงดันไฟฟ้าที่ CPU และโมดูลอื่นๆ ที่ติดตั้งผ่านแบ็คเพลนต้องการ

หน่วยนี้มีระดับแรงดันไฟฟ้าเอาต์พุตสามระดับ: +5 V, +15 V และ -15 V เอาต์พุต +5 V มีพิกัดที่ 6 A โดยมีความสามารถสูงสุด 8 A ในขณะที่เอาต์พุต ±15 V รองรับ 0.5 A แต่ละตัว เอาต์พุตเหล่านี้มีจุดประสงค์เพื่อจ่ายฮาร์ดแวร์ระบบที่เชื่อมต่อ แทนที่จะทำหน้าที่เป็นแหล่งจ่ายไฟ DC ภายนอกสำหรับใช้งานทั่วไป

ฟังก์ชันการป้องกันและการตรวจสอบหลายอย่างสนับสนุนการทำงานของระบบที่เชื่อถือได้ การป้องกันขั้วไฟฟ้าแบบย้อนกลับจะช่วยป้องกันความเสียหายจากขั้วอินพุตที่ไม่ถูกต้อง ในขณะที่การตรวจสอบแรงดันไฟฟ้าอินพุตสามารถสร้างข้อความแจ้งไฟดับเมื่อสภาวะการจ่ายอยู่นอกช่วงที่ต้องการ การแยกไฟฟ้าทำให้มีการแยกระหว่างวงจรอินพุต ระบบ และกราวด์

ความเข้ากันได้ของระบบ

โมดูลนี้ออกแบบมาสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบโมดูลาร์ของ Bachmann และทำงานร่วมกับส่วนประกอบของระบบที่เชื่อมต่อกับแบ็คเพลน ความเหมาะสมจึงขึ้นอยู่กับการกำหนดค่าของระบบควบคุมที่สมบูรณ์มากกว่าข้อกำหนดทางไฟฟ้าเพียงอย่างเดียว

เมื่อเลือกอุปกรณ์ทดแทน ควรตรวจสอบรุ่นดั้งเดิม หมายเลขชิ้นส่วน การกำหนดค่าแบ็คเพลน แหล่งจ่ายไฟอินพุต ความจุเอาต์พุตที่ต้องการ และสภาพแวดล้อม สิ่งนี้มีความสำคัญอย่างยิ่งในการบำรุงรักษาอุปกรณ์ระบบอัตโนมัติรุ่นเก่า โดยที่ส่วนประกอบทดแทนจะต้องสอดคล้องกับการกำหนดค่าระบบที่กำหนดไว้

ข้อมูลบนป้ายกำกับโมดูลดั้งเดิมมักเป็นจุดเริ่มต้นที่มีประโยชน์ที่สุด การระบุหมายเลขชิ้นส่วนที่แน่นอนสามารถช่วยระบุส่วนประกอบที่จำเป็นก่อนที่ข้อกำหนดด้านความพร้อมจำหน่ายและการจัดส่งจะได้รับการยืนยัน

NT255 และ NT255 ซีซี

เวอร์ชันมาตรฐานและเวอร์ชัน NT255 CC ColdClimate มีจำหน่ายสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน หน่วยมาตรฐานระบุด้วยหมายเลขชิ้นส่วน 00031426-00 ในขณะที่เวอร์ชัน ColdClimate ใช้ 00031427-00

ทั้งสองเวอร์ชันมีฟังก์ชันการจ่ายไฟพื้นฐานและการกำหนดค่าเอาต์พุตเหมือนกัน รุ่น ColdClimate ออกแบบมาเพื่อการใช้งานที่ต้องคำนึงถึงอุณหภูมิและสภาพแวดล้อมที่ต่ำกว่า เช่น การควบแน่น

เวอร์ชันที่ถูกต้องควรพิจารณาจากเอกสารประกอบอุปกรณ์ดั้งเดิม การระบุโมดูล และสภาพแวดล้อมการติดตั้งจริง แทนที่จะพิจารณาจากรูปลักษณ์ภายนอกเพียงอย่างเดียว

การใช้งาน

Bachmann NT255 ใช้ในระบบควบคุมอัตโนมัติทางอุตสาหกรรมที่ใช้ Bachmann ซึ่งต้องใช้ไฟ DC ภายในสำหรับ CPU และโมดูลอื่นๆ ที่เชื่อมต่ออยู่ ข้อกำหนดทั่วไปสามารถเกิดขึ้นได้ในระหว่างการบำรุงรักษาระบบ การซ่อมแซมอุปกรณ์ การขยายระบบควบคุม และการเตรียมชิ้นส่วนอะไหล่ที่สำคัญ

การเลือกควรขึ้นอยู่กับการกำหนดค่าระบบที่สมบูรณ์ แทนที่จะเป็นกำลังเอาต์พุตเพียงอย่างเดียว โมดูลที่เชื่อมต่อ การจัดเรียงแบ็คเพลน แหล่งจ่ายไฟขาเข้า สภาพแวดล้อม และเวอร์ชันที่ต้องการ ล้วนต้องได้รับการพิจารณาเมื่อยืนยันความเหมาะสม

ข้อมูลการสั่งซื้อ

สำหรับการจัดหา ลูกค้าสามารถระบุรุ่นหรือหมายเลขชิ้นส่วนที่สมบูรณ์พร้อมกับปริมาณที่ต้องการ ข้อกำหนดด้านสภาพผลิตภัณฑ์ ข้อมูลการใช้งาน และปลายทางการจัดส่ง

หมายเลขชิ้นส่วนมาตรฐานคือ 00031426-00 หากการติดตั้งที่มีอยู่ใช้เวอร์ชัน ColdClimate ส่วนประกอบที่จำเป็นควรได้รับการยืนยันว่าเป็น NT255 CC, 00031427-00

การให้ข้อมูลระบุตัวตนเดิมตั้งแต่เริ่มต้นกระบวนการจัดหาจะช่วยลดข้อผิดพลาดในการเลือกแบบจำลอง และช่วยให้ตรวจสอบความพร้อมใช้งาน สภาพ ปริมาณ และข้อกำหนดในการจัดส่งได้อย่างมีประสิทธิภาพมากขึ้น

คำถามที่พบบ่อย

บาคมันน์ NT255 คืออะไร?

เป็นโมดูลจ่ายไฟสำหรับระบบอัตโนมัติแบบโมดูลาร์ของ Bachmann ซึ่งจ่ายแรงดันไฟฟ้าภายในที่ CPU และโมดูลที่เชื่อมต่อแบ็คเพลนอื่นๆ ต้องการ

ช่วงแรงดันไฟฟ้าอินพุตคืออะไร?

ช่วงแรงดันไฟฟ้าอินพุตที่ระบุคือ 18–34 V DC

การให้คะแนนผลผลิตหลักคืออะไร?

โมดูลนี้จ่าย +5 V ที่ 6 A โดยมีความสามารถสูงสุดที่ 8 A พร้อมด้วย +15 V และ -15 V ที่ 0.5 A ในแต่ละโมดูล กำลังเอาท์พุตที่กำหนดคือ 45 W โดยมีกำลังสูงสุด 55 W สำหรับโหลดสูงสุดชั่วคราว

เวอร์ชันมาตรฐานและเวอร์ชัน ColdClimate แตกต่างกันอย่างไร

เวอร์ชันมาตรฐานระบุด้วย 00031426-00 ในขณะที่เวอร์ชัน ColdClimate คือ 00031427-00 ส่วนหลังมีไว้สำหรับการติดตั้งที่ต้องคำนึงถึงอุณหภูมิที่ต่ำกว่าและสภาพแวดล้อมที่เกี่ยวข้องกับการควบแน่น

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคาทดแทน

หมายเลขชิ้นส่วนเดิมคือข้อมูลอ้างอิงที่มีประโยชน์ที่สุด นอกจากนี้ยังสามารถจัดเตรียมปริมาณ ข้อกำหนดด้านสภาพผลิตภัณฑ์ ข้อมูลระบบที่มีอยู่ และปลายทางการจัดส่งเพื่อรองรับการตรวจสอบความพร้อมและการจัดหา
