เอเมอร์สัน KJ4010X1-BG1 12P0830X062

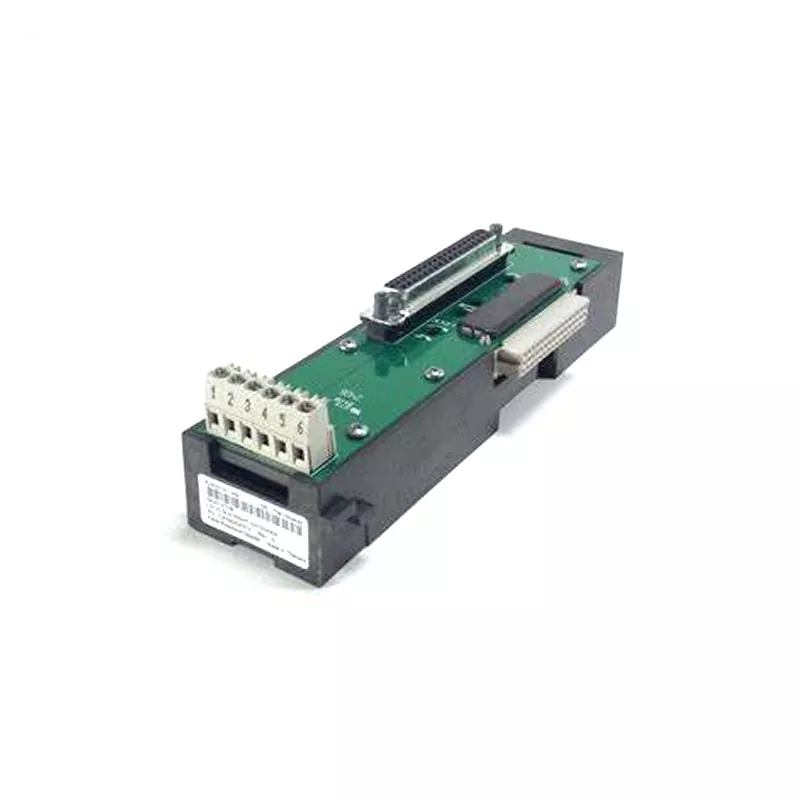

Emerson KJ4010X1-BG1 12P0830X062 จัดทำโดย Yueyang Tongtu อยู่ในระบบย่อย I/O ของ DeltaV M-series และทำหน้าที่เป็นโมดูลพาหะ ไม่ทำการแปลงสัญญาณหรือการประมวลผลลอจิก บทบาทของมันคือการรักษาการเชื่อมต่อทางไฟฟ้าและเครื่องกลของ LocalBus โดยส่งผ่านทั้งข้อมูลและพลังงานจากพาหะด้านซ้ายไปยังพาหะที่ถูกต้อง

โดยทั่วไปโมดูลนี้จำเป็นเมื่อชั้นวาง DeltaV ที่มีอยู่หมดสล็อต I/O และจำเป็นต้องมีตัวพาเพิ่มเติมเพื่อรองรับโมดูล I/O มากขึ้น ด้วยการติดตั้ง Emerson KJ4010X1-BG1 12P0830X062 ในช่องที่เหมาะสม LocalBus จะถูกขยายไปยังชั้นวางย่อยใหม่ ทำให้โมดูล I/O เพิ่มเติมได้รับการจัดการโดยตัวควบคุมเดียวกัน

คุณสมบัติผลิตภัณฑ์

การขยายกำลังการผลิตโดยไม่ต้องเปลี่ยนคอนโทรลเลอร์

เมื่อใช้โมดูลนี้เพื่อเพิ่มความจุ I/O ตัวควบคุม DeltaV ยังคงไม่เปลี่ยนแปลง และการกำหนดค่าระบบไม่จำเป็นต้องดาวน์โหลดแบบเต็ม

การรับรองพื้นที่อันตราย

โมดูลนี้ได้รับการรับรอง ATEX Zone 2, IECEx, FM Class I Division 2, CSA และ UKEX สามารถติดตั้งได้โดยตรงในพื้นที่อุตสาหกรรมที่มีก๊าซหรือฝุ่นที่ติดไฟได้ เช่น โรงกลั่น โรงงานเคมี และโรงงานแปรรูปก๊าซธรรมชาติ

ช่วงอุณหภูมิกว้าง

ช่วงอุณหภูมิในการทำงานคือ –40°C ถึง +70°C ทำให้เหมาะสำหรับตู้กลางแจ้ง ห้องที่ไม่มีเครื่องปรับอากาศ และสภาพอากาศที่รุนแรง

การติดตั้งโดยไม่ต้องใช้เครื่องมือ

โมดูลใช้การออกแบบสแน็ปอิน สามารถสอดเข้าไปในช่องนำของแบ็คเพลนได้จนกระทั่งสลักเข้าที่ โดยไม่ต้องใช้เครื่องมือพิเศษ

ความทนทานทางกล

โมดูลนี้เป็นไปตาม ISA-S71.04-1985 Class G3 สำหรับการต้านทานสารปนเปื้อนในอากาศ และทนต่อแรงกระแทก 10 กรัม (ฮาล์ฟไซน์ 11 มิลลิวินาที) และการสั่นสะเทือนจากจุดสูงสุดถึงจุดสูงสุด 1 มม.

คำแนะนำในการติดตั้ง

ก่อนที่จะติดตั้งหรือถอด Emerson KJ4010X1-BG1 12P0830X062 ต้องปิดระบบจ่ายไฟของชั้นวาง DeltaV ต้องไม่ใส่หรือถอดโมดูลออกในขณะที่ระบบมีการเปิดใช้งาน

ขั้นตอนการติดตั้ง:

1. ตรวจสอบให้แน่ใจว่าระบบปิดอยู่และพื้นที่นั้นปลอดภัย

2. จัดตำแหน่งโมดูลให้ตรงกับช่องนำทางของแบ็คเพลน และดันเข้าไปตามแนวนอน

3. ใส่จนกระทั่งกลไกสลักเข้าที่ และตรวจสอบว่าโมดูลอยู่ในระนาบเดียวกันกับส่วนรองรับที่อยู่ติดกันและเข้าที่อย่างแน่นหนาแล้ว

หลังการติดตั้ง ไม่จำเป็นต้องปรับเทียบหรือกำหนดค่าพารามิเตอร์ เนื่องจากโมดูลไม่มีส่วนประกอบที่ปรับได้หรือชิ้นส่วนที่ผู้ใช้ซ่อมแซมเองได้

ประเด็นสำคัญสองประการที่ควรทราบ:

1. การถอดโมดูลผู้ให้บริการใดๆ ในขณะที่ระบบเปิดอยู่จะขัดขวางความต่อเนื่องของ LocalBus ทำให้ผู้ให้บริการดาวน์สตรีมทั้งหมดสูญเสียการสื่อสารกับตัวควบคุม

2. สำหรับสายเคเบิล LocalBus ที่ข้ามระหว่างตู้ในพื้นที่อันตราย ต้องใช้การป้องกันท่อร้อยสายตามข้อกำหนดของ NEC หรือ IEC

คู่มือการเลือก

ก่อนสั่งซื้อ Emerson KJ4010X1-BG1 12P0830X062 ควรตรวจสอบรายการต่อไปนี้:

ทิศทางการขยายตัว

รุ่นนี้เป็นส่วนขยายที่ถูกต้อง หากโครงร่างชั้นวางต้องมีส่วนต่อขยายบัสไปทางซ้าย ก็จำเป็นต้องใช้รุ่นอื่น ตรวจสอบภาพวาดการจัดเรียงชั้นวางก่อนทำการสั่งซื้อ

ความยาวรวมสายเดซี่เชน

เพิ่มความกว้างของพาหะที่มีอยู่และที่เสนอทั้งหมดเพื่อยืนยันว่าความยาวรวมไม่เกิน 6.5 เมตร หากผลรวมเกินขีดจำกัดนี้ ให้พิจารณาแบ่งพาร์ติชันระบบหรือเพิ่มตัวควบคุมอื่น แทนที่จะดำเนินการต่อไปยังตัวขยายลูกโซ่

การจำแนกประเภทพื้นที่อันตราย

ยืนยันว่าการจำแนกประเภทพื้นที่อันตรายของไซต์งานตรงกับการรับรองของโมดูล โมดูลนี้เหมาะสำหรับโซน 2 และคลาส I ดิวิชั่น 2 ไม่ได้รับการอนุมัติสำหรับโซน 0 หรือโซน 1

งบประมาณด้านพลังงาน

LocalBus ให้กระแสไฟ 12.6 VDC สูงสุด 8A ผู้ให้บริการเพิ่มเติมแต่ละรายและโมดูล I/O จะเพิ่มการใช้พลังงาน คำนวณโหลดปัจจุบันก่อนการขยายเพื่อให้แน่ใจว่ามีพลังงานสำรองเพียงพอ

ความพร้อมของผลิตภัณฑ์

รุ่นนี้เลิกผลิตแล้ว. สำหรับโครงการใหม่ ให้ประเมินว่าสต็อกส่วนเกินจะเพียงพอสำหรับความต้องการในการบำรุงรักษาระยะยาวหรือไม่ สำหรับการขยายระบบที่มีอยู่หรือการเติมชิ้นส่วนอะไหล่ ช่องทางสต็อกโดยทั่วไปก็เพียงพอแล้ว

ข้อมูลจำเพาะทางเทคนิค

อุตสาหกรรมแอพพลิเคชั่น

Emerson KJ4010X1-BG1 12P0830X062 ใช้ในอุตสาหกรรมที่ต้องการกระบวนการอัตโนมัติและความสามารถในการขยายระบบ:

น้ำมันและก๊าซ:โรงกลั่น การแปรรูปก๊าซธรรมชาติ หน่วยแคร็กตัวเร่งปฏิกิริยา

เคมีและปิโตรเคมี: กระบวนการวนซ้ำสำหรับอุณหภูมิ ความดัน และการควบคุมการไหล

การผลิตไฟฟ้า: โรงไฟฟ้าพลังความร้อน โรงไฟฟ้ากังหันก๊าซ การขยาย I/O ของระบบเสริม

การบำบัดน้ำและน้ำเสีย: การควบคุมกระบวนการและการประสานสำหรับสิ่งอำนวยความสะดวกในเขตเทศบาลและอุตสาหกรรม

การผลิตและโลหะ: โรงถลุงเหล็ก เหมืองแร่ และการผลิตทั่วไปที่มีความต้องการ I/O แบบกระจาย

คำถามที่พบบ่อย

Q: รุ่นนี้ยังอยู่ในการผลิตหรือไม่?

ตอบ: ไม่ Emerson เลิกผลิตแล้วเมื่อวันที่ 31 ธันวาคม 2018 อุปทานในปัจจุบันมาจากส่วนเกินของโรงงานหรือสต๊อกสินค้ามือสองที่ทดสอบแล้ว

ถาม: ส่วนขยายด้านซ้ายและส่วนขยายด้านขวาแตกต่างกันอย่างไร?

ตอบ: ส่วนต่อขยายด้านขวา (KJ4010X1-BG1) จะส่งผ่าน LocalBus จากผู้ให้บริการปัจจุบันไปยังผู้ให้บริการรายถัดไปทางด้านขวา ส่วนขยายด้านซ้ายส่งไปทางซ้าย มีการวางแนวของตัวเชื่อมต่อทางกายภาพที่แตกต่างกันและไม่สามารถใช้แทนกันได้ ยืนยันทิศทางก่อนสั่งซื้อ

ถาม: โมดูลจำเป็นต้องมีการสอบเทียบหรือการกำหนดค่าหลังการติดตั้งหรือไม่

ตอบ: ไม่ มันเป็นส่วนขยายฮาร์ดแวร์แบบพาสซีฟที่ไม่มีส่วนประกอบที่ปรับได้ ดังนั้นจึงไม่จำเป็นต้องปรับเทียบหรือตั้งค่าซอฟต์แวร์

ถาม: สามารถใส่หรือถอดโมดูลในขณะที่ระบบกำลังทำงานได้หรือไม่?

ตอบ: ไม่ ต้องปิดระบบโดยสมบูรณ์ก่อนที่จะทำการใส่หรือถอดออก การเปลี่ยน Hot-swap จะขัดจังหวะ LocalBus และอาจทำให้การสื่อสารล้มเหลว

ถาม: จะเกิดอะไรขึ้นหากความยาวสายเดซี่เชนเกิน 6.5 เมตร

ตอบ: ไม่สามารถรับประกันความสมบูรณ์และเวลาของสัญญาณที่สูงกว่า 6.5 เมตรได้ ซึ่งอาจนำไปสู่ข้อผิดพลาดในการสื่อสารหรือโมดูลหลุด ขีดจำกัดนี้เกิดจากความสามารถในการขับเคลื่อนด้วยไฟฟ้าของบัส และไม่สามารถเอาชนะได้ด้วยการเพิ่มตัวขยายเพิ่มเติม
