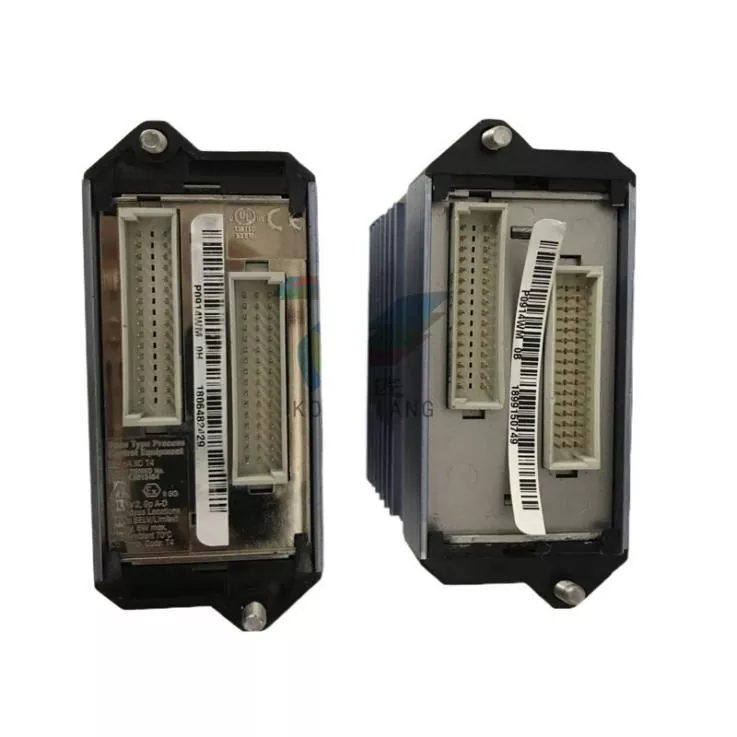

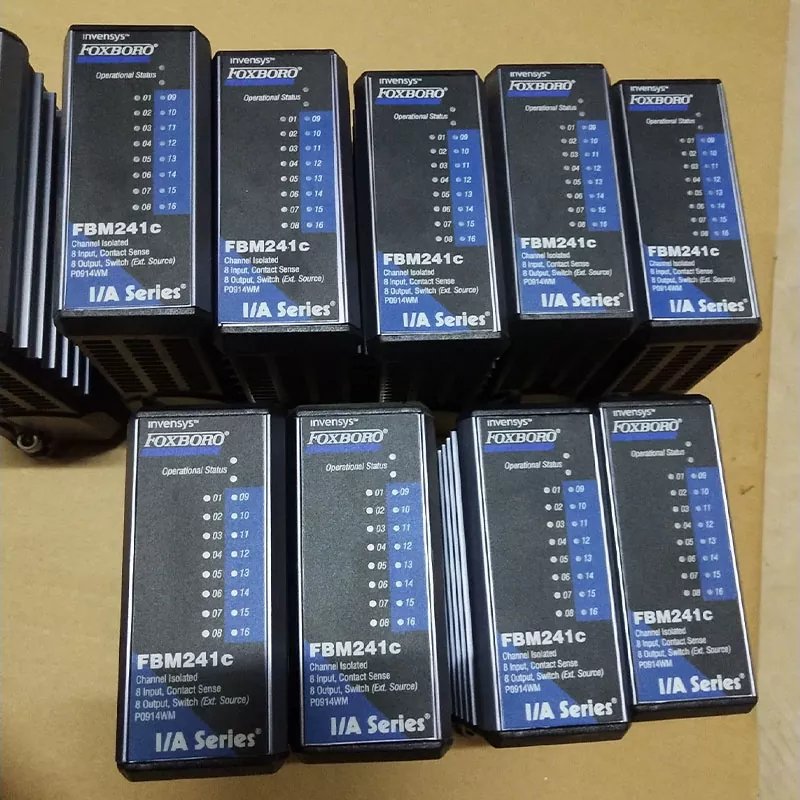

Foxboro FBM241C P0914WM รวมการตรวจสอบสัญญาณแยกและการควบคุมเอาต์พุตไว้ในโมดูล I/O ที่แยกช่องสัญญาณเดียว ทำให้เหมาะสำหรับการบำรุงรักษาระบบควบคุม Foxboro I/A Series ที่เข้ากันได้ สำหรับทีมบำรุงรักษา ผู้วางระบบ และผู้ใช้ในภาคอุตสาหกรรม ผลิตภัณฑ์นี้สามารถใช้เป็นอุปกรณ์ทดแทนหรืออะไหล่สำหรับการติดตั้ง Foxboro ที่มีอยู่ได้
Foxboro FBM241C P0914WM มีช่องอินพุตตรวจจับการสัมผัสแปดช่อง แต่ละช่องสามารถตรวจจับสถานะหน้าสัมผัสเปิดหรือปิดได้ และใช้วงจรเปียกหน้าสัมผัส 24 VDC
ลักษณะอินพุตประกอบด้วย:
มีช่องเอาต์พุตแยกแปดช่องสำหรับการสลับโหลดที่มาจากภายนอก
ข้อกำหนดเอาต์พุตประกอบด้วย:
ควรตรวจสอบการจัดการโหลดและการสิ้นสุดตามจริงกับการกำหนดค่าระบบก่อนการติดตั้ง
ช่อง I/O ถูกแยกทางไฟฟ้าจากกันและจากกราวด์ การกำหนดค่านี้ช่วยแยกวงจรสนามและลดผลกระทบของความแตกต่างทางไฟฟ้าระหว่างอุปกรณ์สนามที่เชื่อมต่อ
คุณลักษณะการแยกเป็นส่วนหนึ่งของการออกแบบโมดูล และควรพิจารณาเมื่อรวมเข้ากับระบบควบคุมที่มีอยู่
โมดูลรองรับตัวกรองที่กำหนดค่าได้หรือเวลาดีเด้ง 0, 4, 8, 16 หรือ 32 ms
ช่วยให้สามารถกำหนดค่าการตอบสนองอินพุตตามลักษณะของหน้าสัมผัสฟิลด์ที่เชื่อมต่อ และช่วยหลีกเลี่ยงการเปลี่ยนแปลงสัญญาณที่ไม่พึงประสงค์ที่เกิดจากการตีกลับของหน้าสัมผัสหรือการรบกวนในระยะเวลาสั้น
Foxboro FBM241C P0914WM ทำงานระหว่างระบบควบคุมและอุปกรณ์ภาคสนามแยกที่เชื่อมต่ออยู่
ที่ด้านอินพุต หน้าสัมผัสภาคสนามจะให้สถานะเปิดหรือปิดที่วงจรตรวจจับหน้าสัมผัสของโมดูลตรวจพบ สถานะเหล่านี้ได้รับการประมวลผลเป็นสัญญาณอินพุตแยกสำหรับระบบควบคุม
ที่ด้านเอาท์พุต โมดูลจะได้รับคำสั่งควบคุมแยกกันและสลับโหลดไฟฟ้าที่จ่ายจากภายนอกผ่านช่องเอาท์พุตที่เหมาะสม
การจัดเรียงนี้ทำให้โมดูลสามารถจัดการทั้งการตรวจสอบสัญญาณภาคสนามและการควบคุมเอาต์พุตแบบแยกส่วนภายในยูนิต I/O เดียวกัน
| รายการ | ข้อมูลจำเพาะ |
| ยี่ห้อ | ฟอกซ์โบโร |
| แบบอย่าง | FBM241C |
| หมายเลขชิ้นส่วน | P0914WM |
| ประเภทสินค้า | โมดูล I/O แบบแยกช่องสัญญาณ |
| ระบบ | ซีรี่ส์ Foxboro I/A |
| ช่องสัญญาณเข้า | 8 |
| ช่องสัญญาณเอาท์พุต | 8 |
| ประเภทอินพุต | ติดต่อเซนส์ |
| ติดต่อ เวทติ้ง | 24VDC ±15% |
| ประเภทเอาต์พุต | เอาต์พุตแยกจากภายนอก |
| แรงดันไฟขาออกที่ใช้สูงสุด | 60 โวลท์ดีซี |
| กระแสโหลดสูงสุด | 2 ก |
| กรอง / เวลาดีเด้ง | 0, 4, 8, 16 หรือ 32 มิลลิวินาที |
| ขนาดโมดูล | 102 × 45 × 104 มม |
| ประมาณ น้ำหนัก | 284 ก |
| การติดตั้ง | แผ่นฐานแบบโมดูลาร์ |
| ประเภทอุปทาน | ชิ้นส่วนอะไหล่อัตโนมัติ |
ขนาดโมดูลและข้อมูลการติดตั้งอ้างอิงจากเอกสารทางเทคนิคของ Foxboro FBM241/b/c/d
Foxboro FBM241C P0914WM เป็นของโมดูล Discrete I/O ตระกูล Foxboro I/A Series Compact 200
ได้รับการออกแบบมาเพื่อทำงานร่วมกับส่วนประกอบของระบบที่เข้ากันได้ รวมถึงแผ่นฐานโมดูลาร์ที่เหมาะสม ชุดปลายสาย และสายปลายสาย การจัดเตรียมการสิ้นสุดที่แน่นอนขึ้นอยู่กับการกำหนดค่าอินพุตและเอาต์พุตที่ต้องการ
ก่อนสั่งซื้ออุปกรณ์ทดแทน ลูกค้าควรตรวจสอบ:
เอกสารประกอบของ Foxboro ระบุ P0914WM เป็นหมายเลขชิ้นส่วนที่เกี่ยวข้องกับ FBM241c
โมดูลนี้มีไว้สำหรับระบบควบคุมอุตสาหกรรมที่ต้องการการตรวจสอบและการสลับสัญญาณภาคสนามแบบแยกส่วน
การใช้งานทั่วไปได้แก่:
การผสมผสานระหว่างอินพุตและเอาต์พุตแบบแยกทำให้เหมาะสำหรับการใช้งานที่ต้องการการตรวจสอบการสัมผัสภาคสนามและสัญญาณควบคุมแบบแยกภายในระบบเดียวกัน
Foxboro FBM241C P0914WM เป็นโมดูล I/O แบบแยกช่องสัญญาณที่มีช่องอินพุต 8 ช่องและช่องเอาต์พุต 8 ช่องสำหรับระบบควบคุม Foxboro ที่เข้ากันได้
มีช่องอินพุตแยก 8 ช่อง และช่องเอาต์พุตแยก 8 ช่อง
ช่องอินพุตใช้การตรวจจับการสัมผัสด้วยการทำให้หน้าสัมผัสเปียก 24 VDC ได้รับการออกแบบมาเพื่อตรวจจับสถานะการสัมผัสแบบเปิดและแบบปิด
เอาต์พุตแบบแยกจากภายนอกรองรับแรงดันไฟฟ้าที่ใช้สูงสุด 60 VDC และกระแสโหลดสูงสุด 2 A ขึ้นอยู่กับการกำหนดค่าการสิ้นสุดที่เกี่ยวข้องและข้อกำหนดของระบบ
ใช่. โมดูลนี้ให้การแยกช่องระหว่างช่อง I/O และระหว่างช่องกับกราวด์
P0914WM คือหมายเลขชิ้นส่วนที่เกี่ยวข้องกับโมดูล Foxboro FBM241C เอกสารของ Foxboro แสดงรายการ FBM241c พร้อมหมายเลขชิ้นส่วน P0914WM
