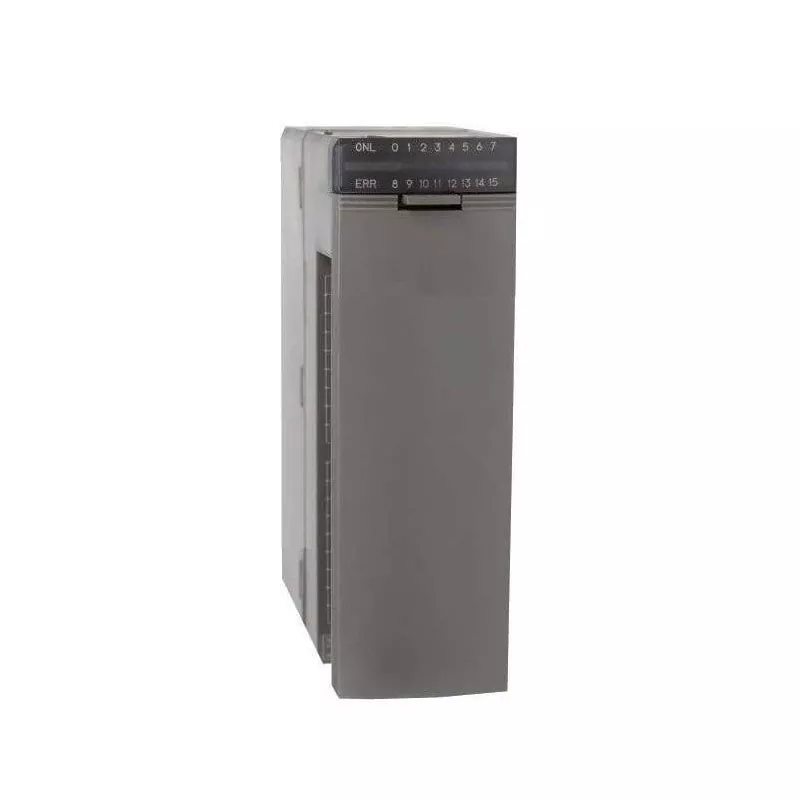

ฟูจิ NP1X1606-W

Fuji NP1X1606-W เป็นโมดูลขยายอินพุต DC 16 จุดสำหรับ MICREX-SX ซีรี่ส์ PLC รับสัญญาณสนาม 24 VDC และแจ้งสถานะอินพุตดิจิตอลให้กับ CPU โมดูลนี้ใช้ในแผงควบคุมซึ่งจำเป็นต้องมีจุดอินพุตเพิ่มเติม

Yueyang Tongtu เป็นผู้จัดหาโมดูลนี้เป็นอะไหล่ระบบอัตโนมัติทางอุตสาหกรรม บริษัทรักษาสต็อกส่วนประกอบของ Fuji MICREX-SX และสนับสนุนการจัดหาหมายเลขชิ้นส่วนเก่าหรือที่เลิกผลิตแล้ว มีการตรวจสอบก่อนการจัดส่งและการยืนยันความเข้ากันได้

การระบุผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

ค่าข้างต้นขึ้นอยู่กับข้อมูลที่ให้ไว้โดยแหล่งที่มาของผลิตภัณฑ์ สำหรับพารามิเตอร์ทางวิศวกรรมโดยละเอียด เช่น อุณหภูมิในการทำงาน อุณหภูมิในการจัดเก็บ ขนาด และน้ำหนัก โปรดดูเอกสารทางเทคนิคอย่างเป็นทางการของ Fuji Electric MICREX-SX หากมีเอกสารข้อมูลอย่างเป็นทางการ ควรใช้เป็นข้อมูลอ้างอิงหลัก

แหล่งที่มาทางเทคนิค: เอกสารชุด Fuji Electric MICREX-SX และคู่มือผลิตภัณฑ์ ในกรณีที่มีความคลาดเคลื่อน ข้อมูลของผู้ผลิตอย่างเป็นทางการจะมีความสำคัญกว่า

คุณสมบัติการออกแบบและฮาร์ดแวร์

NP1X1606-W เป็นส่วนหนึ่งของระบบ I/O แบบโมดูลาร์ MICREX-SX โมดูลนี้ใช้ตัวเครื่องขนาดกะทัดรัดเพื่อประหยัดพื้นที่แผงควบคุม โดยเชื่อมต่อกับระบบผ่านอินเทอร์เฟซส่วนขยาย และมีขั้วต่อสกรูสำหรับการเดินสายภาคสนาม

วงจรอินพุตรับสัญญาณ 24 VDC มาตรฐานจากเซ็นเซอร์ สวิตช์ และหน้าสัมผัสรีเลย์ เวลาตอบสนองประมาณ 10 ms เหมาะสำหรับการใช้งานอินพุตดิจิตอลทั่วไป

การบำรุงรักษาและการแก้ไขปัญหาภาคสนาม

การบำรุงรักษาตามปกติ

1. รักษาช่องระบายอากาศให้ปราศจากฝุ่นและเศษขยะ ฝุ่นที่สะสมสามารถลดการกระจายความร้อนและส่งผลให้ส่วนประกอบเสื่อมสภาพก่อนวัยอันควร
2. ตรวจสอบขั้วต่อสกรูเป็นระยะ การสั่นสะเทือนและการหมุนเวียนของความร้อนอาจทำให้การเชื่อมต่อคลายตัวเมื่อเวลาผ่านไป
3. ตรวจสอบว่ามีการติดตั้งฝาครอบขั้วต่อหลังจากเดินสายไฟแล้ว ระดับการป้องกัน IP20 ขึ้นอยู่กับฝาครอบที่ติดตั้งอยู่

การตรวจสอบข้อผิดพลาดทั่วไป

หากจุดอินพุตลงทะเบียนไม่ถูกต้อง:

1. ยืนยันว่าอุปกรณ์ภาคสนามจ่ายไฟ 24 VDC ไปยังขั้วต่ออินพุต
2. ตรวจสอบการเดินสายไฟจากแผงขั้วต่อไปยังโมดูล สกรูหลวมหรือสายไฟหักมักเป็นสาเหตุ
3. ตรวจสอบไฟ LED แสดงสถานะอินพุตสำหรับช่องที่เกี่ยวข้อง หาก LED ติดสว่างแต่ CPU ไม่อ่านสัญญาณ ปัญหาอาจอยู่ที่การสื่อสารการขยาย
4. หากไฟ LED ดับลงในขณะที่สัญญาณฟิลด์แสดงอยู่ จุดอินพุตอาจเสียหายหรือขั้วต่อทั่วไปอาจถูกตัดการเชื่อมต่อ
5. สลับการเดินสายไฟสนามไปยังจุดอินพุตที่ใช้งานได้ หากสัญญาณติดตามอุปกรณ์สนาม จุดอินพุตดั้งเดิมจะผิดปกติ

หลักฐานและการตรวจสอบผลิตภัณฑ์

เพื่อรองรับการตรวจสอบผลิตภัณฑ์ สามารถจัดเตรียมหรือยืนยันรายการต่อไปนี้ก่อนจัดส่ง:

• ภาพถ่ายโมดูลจริง (ด้านหน้า, ด้านหลัง, ฝั่งเทอร์มินัล)
• ป้ายชื่อและรูปถ่ายหมายเลขชิ้นส่วน
• บันทึกการตรวจสอบก่อนจัดส่ง
• รูปถ่ายสภาพบรรจุภัณฑ์

ความพร้อมใช้งานของรายการเหล่านี้ขึ้นอยู่กับสต็อคและชุดปัจจุบัน กรุณาร้องขอเมื่อยืนยันการสั่งซื้อ

รายการตรวจสอบการตรวจสอบก่อนการจัดส่ง

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า NP1X1606-W เข้ากันได้กับระบบ MICREX-SX ของฉัน

ตอบ: ระบุรุ่น CPU และรูปถ่ายของโมดูลที่มีอยู่ เราจะตรวจสอบอินเทอร์เฟซส่วนขยายและการกำหนดค่าระบบก่อนจัดส่ง

คำถามที่ 2: กระแสอินพุต 7 mA และสัญญาณที่ใช้ได้ 35 mA แตกต่างกันอย่างไร

ตอบ: 7 mA คือกระแสทั่วไปที่วงจรอินพุตของโมดูลดึงมาใช้เมื่อใช้ 24 VDC 35 mA คือพิกัดกระแสสูงสุดสำหรับแหล่งสัญญาณภาคสนาม ความหมายที่แท้จริงของค่าเหล่านี้ควรได้รับการยืนยันจากเอกสารข้อมูลอย่างเป็นทางการของ Fuji Electric

คำถามที่ 3: โมดูลนี้สามารถ Hot-swap ได้หรือไม่

ตอบ: NP1X1606-W ไม่ได้ออกแบบมาสำหรับ Hot Swap ควรปิดระบบไฟฟ้าก่อนที่จะถอดหรือใส่โมดูลเพื่อหลีกเลี่ยงความเสียหาย

คำถามที่ 4: ฉันควรตรวจสอบอย่างไรหากจุดอินพุตหยุดทำงาน

ตอบ: ขั้นแรกให้ตรวจสอบว่ามีสัญญาณภาคสนามอยู่ที่เครื่องปลายทาง จากนั้นตรวจสอบสายไฟและไฟแสดงอินพุต หาก LED ติดสว่างแต่ CPU ไม่อ่านสัญญาณ ให้ตรวจสอบการสื่อสารการขยาย หากไฟ LED ดับลง วงจรอินพุตอาจเสียหาย

Q5: NP1X1606-W ยังมีจำหน่ายอยู่หรือไม่?

ตอบ: ความพร้อมจำหน่ายขึ้นอยู่กับสถานะการผลิตของผู้ผลิตในปัจจุบันและสินค้าคงคลังของผู้จัดจำหน่าย โปรดติดต่อเราพร้อมแจ้งปริมาณและสถานที่จัดส่งที่ต้องการ เพื่อให้เราตรวจสอบตัวเลือกการจัดหาในปัจจุบันได้

คำถามที่ 6: ฉันสามารถใช้โมดูลนี้กับซีรีส์ Fuji PLC อื่นได้หรือไม่

ตอบ: NP1X1606-W มีเฉพาะในซีรีส์ MICREX-SX ไม่สามารถใช้งานร่วมกับตระกูล Fuji PLC อื่นๆ ได้ ต้องยืนยันรุ่น CPU ก่อนสั่งซื้อ

ข้อมูลซัพพลายเออร์

Yueyang Tongtu E-commerce Co., Ltd. จำหน่ายชิ้นส่วนอะไหล่ระบบอัตโนมัติทางอุตสาหกรรมมานานกว่า 20 ปี บริษัทมุ่งเน้นไปที่ PLC, DCS และระบบตรวจสอบเครื่องจักร และดูแลสต็อกส่วนประกอบ Fuji MICREX-SX

• ขอบเขตธุรกิจ: ชิ้นส่วนอะไหล่ระบบอัตโนมัติทางอุตสาหกรรม รวมถึงโมดูล PLC, หน่วย I/O, ส่วนประกอบของระบบ DCS และชิ้นส่วนระบบควบคุมที่เลิกผลิตแล้ว
• การควบคุมคุณภาพ: ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบหมายเลขชิ้นส่วน สภาพทางกายภาพ และความสมบูรณ์ของตัวเชื่อมต่อก่อนจัดส่ง ยอมรับการตรวจสอบจากบุคคลที่สามแล้ว
