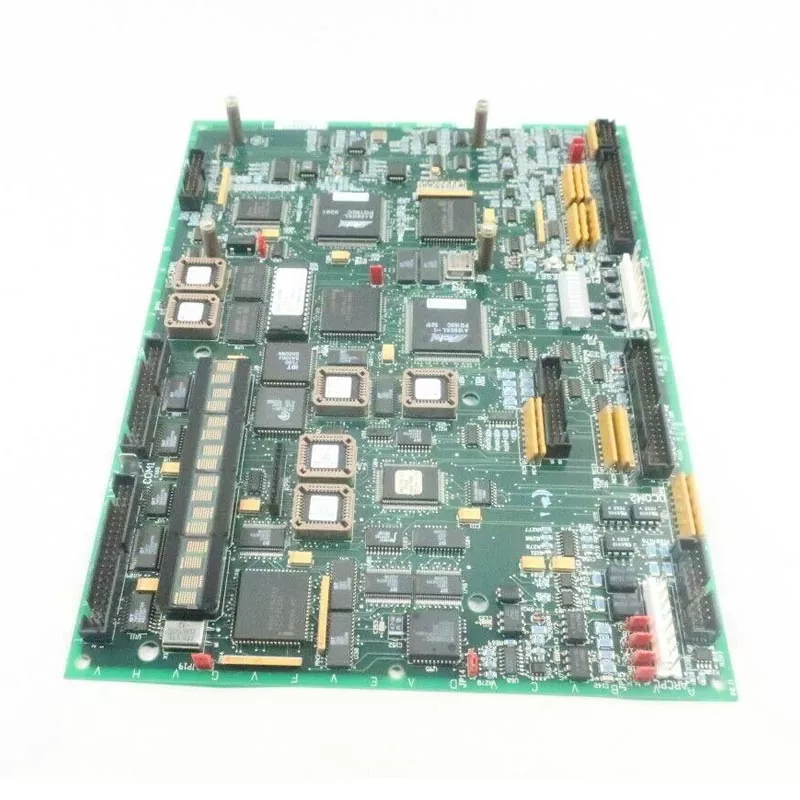

จีอี ฟานุค DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC เป็นการ์ดควบคุมพลังงาน PCCA กำลังสูงภายในระบบควบคุม GE Fanuc Mark V ซึ่งทำหน้าที่เป็นฮับกลางสำหรับวงจรขับเคลื่อนของยูนิต

พารามิเตอร์ผลิตภัณฑ์

ฮาร์ดแวร์หลักและคุณสมบัติการทำงาน

1. การออกแบบเฉพาะสำหรับแรงม้าสูง (High-HP)

การแก้ไขฮาร์ดแวร์ G5 ได้รับการกำหนดค่าเป็นพิเศษสำหรับแอปพลิเคชันกำลังสูง รองรับโหมดไดรฟ์แบบสร้างใหม่/ไม่สร้างใหม่ด้วยช่วงแรงดันเกราะ 240–630V DC

ไม่มีการปฏิเสธออนบอร์ด: ส่วนประกอบบัฟเฟอร์ทั้งหมดถูกย้ายไปยังชุดประกอบระบบภายนอก นี่เป็นการออกแบบทางวิศวกรรมโดยเจตนาสำหรับกลุ่ม G5 ไม่ใช่ข้อบกพร่อง ด้วยการถอดตัวลดทอนและวงจรลดทอนออนบอร์ดออก ความหนาแน่นของพลังงานและประสิทธิภาพการกระจายความร้อนได้รับการปรับปรุงอย่างมีนัยสำคัญสำหรับการใช้งานสะพาน SCR กำลังสูง

2. อินเทอร์เฟซ SCR Power Bridge

ขับเคลื่อนบริดจ์กำลัง SCR กระแสสูงผ่านสัญญาณเกตแบบพัลส์หม้อแปลง ซึ่งให้การแยกกัลวานิก 1500V RMS ระหว่างวงจรควบคุมแรงดันต่ำและส่วนกำลังไฟฟ้าแรงสูง

ขั้วต่อปลั๊ก 12 ตัวสำหรับสัญญาณพัลส์เกตไปข้างหน้าและย้อนกลับ รองรับโทโพโลยี SCR แบบเต็มบริดจ์

อินเทอร์เฟซกับแผงจ่ายไฟประเภท DCFB และรองรับเครื่องปฏิกรณ์แบบขาและฟิวส์แบบขาเพื่อการป้องกันกระแสไฟเกินในระดับสาขาที่แม่นยำ

3. การกำหนดค่าระบบที่ยืดหยุ่น

จัมเปอร์ออนบอร์ด 4 ตัว (JP1, JP2, WP3, WP4) สำหรับการกำหนดค่า: หมายเลขกลุ่มการ์ด ช่วงแรงดันไฟฟ้าของระบบ การทำงานของตัวเก็บประจุ บริดจ์ไทม์มิ่ง และการตอบสนองแรงดันไฟฟ้า

การออกแบบที่ไม่ใช้ฟิวส์: ใช้ฟิวส์ขาภายนอกสำหรับการป้องกันกระแสไฟเกิน ซึ่งเป็นตัวเลือกการออกแบบที่ทำให้การเปลี่ยนบอร์ดง่ายขึ้นและลดเวลาการบำรุงรักษา

ใช้งานได้กับเฟรมแร็ค Mark V ประเภท J, K และ M; รองรับการกำหนดค่าหม้อแปลงบัสอิสระและทั่วไป

4. การวินิจฉัยและการตรวจสอบสถานะ

ไฟ LED แสดงสถานะ: PWR (กำลังไฟ), FAULT, TRIP ช่วยให้สามารถประเมินสถานะในสถานที่ได้อย่างรวดเร็ว

จุดทดสอบที่ติดตั้งบนบอร์ดสำหรับการตรวจสอบสัญญาณ (พัลส์เกต, สัญญาณป้อนกลับ CT/VT)

5. การออกแบบด้านสิ่งแวดล้อมและความน่าเชื่อถือ

การเคลือบตามแบบสำหรับการป้องกันฝุ่น ความชื้น และการสัมผัสสารเคมีในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

อุณหภูมิในการทำงาน: -20°C ถึง +60°C (ช่วงมาตรฐานอุตสาหกรรม)

การใช้พลังงานต่ำ: ≤5W จากแหล่งจ่ายไฟแบ็คเพลน

การออกแบบ PCB หลายชั้นพร้อมภูมิคุ้มกัน EMI ที่ได้รับการปรับปรุง

การเชื่อมต่อการสื่อสารและความเข้ากันได้ของโปรโตคอล

1. รองรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์ของผู้ใช้และอุปกรณ์ PLC อินเทอร์เฟซฮาร์ดแวร์ประกอบด้วยพอร์ตอนุกรม RS-232 และ RS-485 พร้อมความเข้ากันได้พร้อมกันสำหรับวิธีการสื่อสารอีเธอร์เน็ตและไร้สาย

2. คุณสมบัติการรองรับในตัวสำหรับโปรโตคอลการสื่อสารที่หลากหลาย รวมถึงโปรโตคอลเฉพาะ PLC, Modbus, I2C และโปรโตคอลแบบกำหนดเอง ทำให้มั่นใจได้ถึงความเข้ากันได้ในวงกว้างกับอุปกรณ์อัตโนมัติในสถานที่ต่างๆ

3. หน้าจอการตรวจสอบและการทำงานได้รับการพัฒนาโดยใช้ซอฟต์แวร์กำหนดค่า HMImaker ช่วยให้สามารถสร้างอินเทอร์เฟซกราฟิกได้อย่างรวดเร็วและไม่ต้องเขียนโค้ด

สถาปัตยกรรมและข้อดีในการดำเนินงาน

1. การออกแบบฮาร์ดแวร์ดิจิทัลเต็มรูปแบบโดยไม่มีระบบปฏิบัติการ ช่วยลดความเสี่ยงที่ระบบจะล่ม เครื่องจะบู๊ตเข้าสู่อินเทอร์เฟซการทำงานโดยตรง เพื่อให้มั่นใจถึงประสิทธิภาพการแสดงผลที่เสถียร

2. ภูมิคุ้มกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง ทำให้เหมาะสำหรับการติดตั้งภายในตู้ภายในสภาพแวดล้อมที่มี EMI สูง เช่น โรงไฟฟ้า และโรงงานแปรรูปสารเคมี

3. GE Fanuc DS200PCCAG5AC นำเสนอการใช้พลังงานโดยรวมต่ำและอัตราการรีเฟรชหน้าจอที่รวดเร็ว การเปลี่ยนชิ้นส่วนอะไหล่ไม่จำเป็นต้องติดตั้งหรือปรับใช้ระบบระดับต่ำที่ซับซ้อน

4. บอร์ดทำหน้าที่สองฟังก์ชัน ได้แก่ การแสดงผลและการควบคุม และทำหน้าที่เป็นจุดเชื่อมต่อที่สำคัญสำหรับระบบจ่ายไฟกำลังสูง ซึ่งทำหน้าที่เป็นส่วนประกอบหลักที่ขาดไม่ได้ของวงจรขับเคลื่อน

ข้อมูลอ้างอิงด่วนเกี่ยวกับความเข้ากันได้ของระบบ Mark V

อุตสาหกรรมที่เกี่ยวข้องและเงื่อนไขการดำเนินงาน

1. พลังงาน พลังงาน และน้ำมันและก๊าซ

การเปลี่ยนอะไหล่สำหรับระบบ Mark V ในชุดเครื่องกำเนิดไฟฟ้าและอุปกรณ์ไฟฟ้า ระบุข้อผิดพลาดในการสตาร์ท/ปิดเครื่องและลูปควบคุมการควบคุมความเร็ว

2. การผลิตสารเคมี

หน่วยระบบอัตโนมัติสำหรับสายการผลิตเคมีภัณฑ์ ใช้สำหรับการตรวจสอบอุปกรณ์ในกระบวนการและการควบคุมไดรฟ์แบบวงปิด

3. วิศวกรรมทางทะเล

สิ่งอำนวยความสะดวกอัตโนมัติสำหรับแพลตฟอร์มนอกชายฝั่ง การตรวจสอบกระบวนการจัดการอุปกรณ์ และรีเลย์สัญญาณขับเคลื่อน

4. การผลิตแบบดั้งเดิม

การปรับปรุงระบบอัตโนมัติในโรงงานแบบเดิม ทดแทนบอร์ดที่เก่าหรือเสียหายในรุ่นเดียวกันเพื่อฟื้นฟูการทำงานของอุปกรณ์

หมายเหตุ: GE Fanuc DS200PCCAG5AC เป็นชิ้นส่วนอะไหล่ฮาร์ดแวร์ที่เลิกผลิตแล้ว โดยส่วนใหญ่จะใช้สำหรับการบำรุงรักษาระบบเดิมที่มีอยู่ และไม่แนะนำสำหรับการพัฒนาโครงการใหม่

คำถามที่พบบ่อย

คำถามที่ 1: GE Fanuc DS200PCCAG5AC สามารถสับเปลี่ยนโดยตรงกับการ์ด PCCA เวอร์ชันมาตรฐานได้หรือไม่

ตอบ: ไม่ รุ่นนี้เป็นรุ่นที่มีแรงม้าสูง (HP สูง) โดยเฉพาะพร้อมการแก้ไขฮาร์ดแวร์ G5 ตัวบอร์ดไม่ได้รวมส่วนประกอบลดทอนหรือลดทอนเข้าด้วยกัน สิ่งเหล่านี้จะถูกย้ายไปยังส่วนประกอบระบบภายนอกเพื่อเป็นการออกแบบทางวิศวกรรมโดยเจตนาสำหรับการใช้งานที่มีกำลังสูง การแทนที่โดยตรงด้วยเวอร์ชันมาตรฐาน (เช่น G1/G2) จะส่งผลให้ฮาร์ดแวร์และระบบผิดปกติหายไป

ก่อนดำเนินการต่อ: ตรวจสอบว่าระบบของคุณมีเครื่องปฏิกรณ์ขาและฟิวส์ขาติดตั้งอยู่ ยืนยันว่าการกำหนดค่าฮาร์ดแวร์ที่สมบูรณ์ตรงกับข้อกำหนด G5 กำลังสูง หากไม่แน่ใจ ให้ระบุหมายเลขซีเรียลแร็ค Mark V ของระบบของคุณ แล้วเราจะช่วยเหลือในการตรวจสอบ

คำถามที่ 2: อาการทั่วไปที่ไซต์งานเมื่อบอร์ดทำงานผิดปกติมีอะไรบ้าง?

ตอบ: อาการความล้มเหลวที่พบบ่อย ได้แก่:

เครื่องสตาร์ทไม่ติดหรือมีการควบคุมความเร็วผิดปกติ

ทริปยูนิตขับเคลื่อนด้วยรหัสความผิดปกติที่เกี่ยวข้องกับบริดจ์ SCR

ในกรณีที่รุนแรง อินเตอร์ล็อคการปิดระบบทันทีจะถูกทริกเกอร์

ข้อสำคัญ: ความล้มเหลวบางอย่างอาจแฝงอยู่ เนื่องจากไม่มีการแสดงสัญญาณเตือนข้อผิดพลาด และไฟแสดงสถานะอาจปรากฏเป็นปกติ กรณีเหล่านี้จำเป็นต้องมีการประเมินที่ครอบคลุมตามข้อมูลการวินิจฉัยระบบ รวมถึงการตรวจสอบสัญญาณพัลส์เกตและการตรวจสอบข้อเสนอแนะ CT/VT ที่จุดทดสอบที่ติดตั้งบนบอร์ด อย่าพึ่งไฟ LED เพียงอย่างเดียวในการวินิจฉัย

คำถามที่ 3: ข้อมูลใดที่จำเป็นในการซื้อชิ้นส่วนอะไหล่นี้ นอกเหนือจากหมายเลขรุ่นเต็ม

ตอบ: เพื่อให้มั่นใจถึงความเข้ากันได้ เราขอแนะนำให้จัดเตรียม:

เวอร์ชันของระบบ Mark V และการแก้ไขเฟิร์มแวร์ (หากทราบ)

อัตรากำลังของยูนิตและช่วงแรงดันไฟฟ้าของกระดอง

ชนิดเฟรมชั้นวางระบบ (J, K หรือ M)

ไม่ว่าชิ้นส่วนนั้นมีไว้เพื่อการเปลี่ยนอุปกรณ์ทั้งชุดหรือเพื่อวัตถุประสงค์ในการแก้ไขปัญหา/สำรองข้อมูล

การแก้ไขบอร์ดปัจจุบัน (หากเปลี่ยนบอร์ดเดิม กรุณาระบุรุ่นเต็มและการแก้ไข)

ข้อมูลนี้ช่วยให้เราตรวจสอบความเข้ากันได้และป้องกันความล้มเหลวในการปรับใช้ที่เกิดจากเวอร์ชันไม่ตรงกัน

คำถามที่ 4: ควรทำการตรวจสอบง่ายๆ อะไรบ้างหลังจากได้รับบอร์ด แต่ก่อนการติดตั้งถึงสถานที่?

ตอบ: รายการตรวจสอบก่อนการติดตั้ง:

Q5: แผงวงจรนี้ยังอยู่ในการผลิตโดยผู้ผลิตเดิมหรือไม่?

ตอบ: ไม่ ฮาร์ดแวร์นี้เป็นอะไหล่ที่เลิกผลิตแล้ว GE ไม่ผลิต DS200PCCAG5ACB ในปริมาณมากอีกต่อไป ความพร้อมของตลาดขึ้นอยู่กับสินค้าคงคลังที่มีอยู่เป็นหลัก

คำแนะนำในการเลือก: เมื่อจัดหาชิ้นส่วนนี้ ให้จัดลำดับความสำคัญในการตรวจสอบความเข้ากันได้ของเวอร์ชันฮาร์ดแวร์ (การแก้ไข G5) และการกำหนดค่าระบบ เพื่อหลีกเลี่ยงการซื้อส่วนประกอบที่เข้ากันไม่ได้ เราจัดหาเฉพาะบอร์ดของแท้ที่มาจากช่องทางอย่างเป็นทางการเท่านั้น ไม่ใช่อุปกรณ์ที่ได้รับการตกแต่งใหม่หรือซ่อมแซมใหม่

Q6: บอร์ดสามารถ hot-swap ในขณะที่ระบบกำลังทำงานได้หรือไม่?

ตอบ: ไม่ ระบบ Mark V ไม่ได้ออกแบบมาเพื่อการแทรกฮาร์ดแวร์ PCCA แบบสด การดึงบอร์ดโดยใช้ไฟอาจทำให้อินเทอร์เฟซ SCR หรือการเชื่อมต่อแบ็คเพลนเสียหายได้ ปิดระบบให้สมบูรณ์ก่อนที่จะถอดหรือติดตั้งเสมอ
