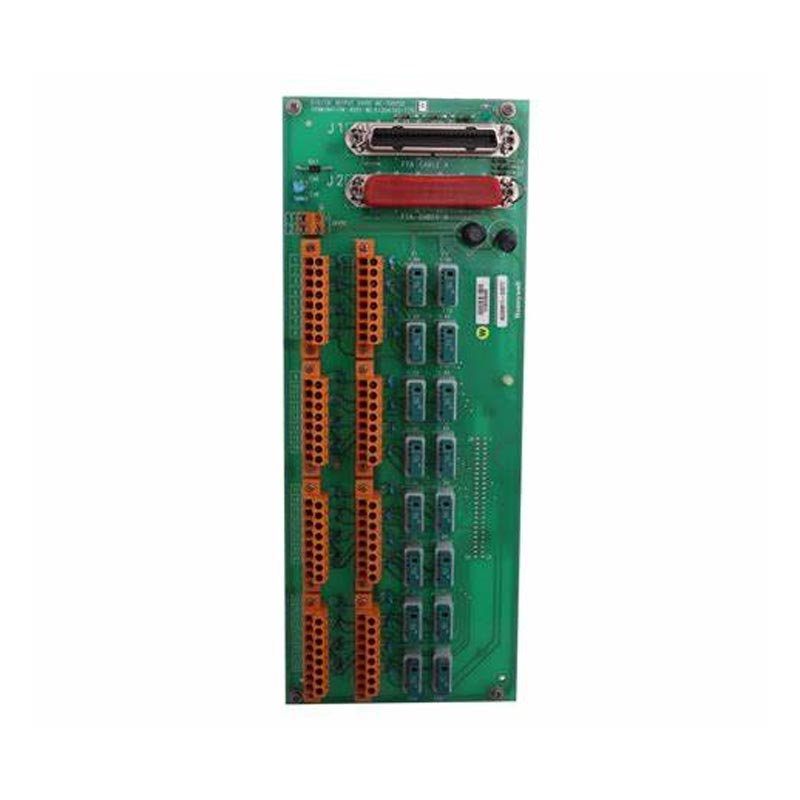

ฮันนี่เวลล์ MC-TDOY22

Yueyang Tongtu เป็นผู้จัดหา Honeywell MC-TDOY22 หมายเลขชิ้นส่วน 51204162-175 ซึ่งเป็นชุดประกอบการสิ้นสุดสนามเอาต์พุตดิจิทัล (FTA) 32 ช่องสัญญาณ ที่ใช้กับการกำหนดค่า I/O ของระบบควบคุมแบบกระจายของ Honeywell โดยให้อินเทอร์เฟซฝั่งสนามระหว่างโปรเซสเซอร์ I/O ที่เข้ากันได้และอุปกรณ์สนามดิจิทัล รวมถึงโซลินอยด์วาล์ว รีเลย์ ไฟแสดง สัญญาณเตือน และแอคทูเอเตอร์เปิด/ปิดอื่นๆ

ชุดประกอบมีช่องเอาต์พุตดิจิทัลแบบแยก 32 ช่อง โดยแต่ละช่องรองรับโหลดสูงสุด 500 mA ที่ 24 V DC ภายในช่วงแรงดันไฟฟ้าโหลด 15–30 V DC ไดรเวอร์เอาท์พุตของมันถูกแยกออพติคัลจาก PM/APM/HPM ทั่วไป ในขณะที่การออกแบบที่เคลือบตามมาตรฐานให้การปกป้องเพิ่มเติมสำหรับชิ้นส่วนอิเล็กทรอนิกส์ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

สำหรับโครงการบำรุงรักษาและเปลี่ยนทดแทน การระบุรุ่นและหมายเลขชิ้นส่วนที่ถูกต้องเป็นสิ่งสำคัญ Yueyang Tongtu สนับสนุนการจัดหาโมดูล Honeywell DCS รวมถึงชิ้นส่วนอะไหล่ระบบอัตโนมัติที่เลิกผลิตแล้วและหายาก โดยมีการยืนยันความพร้อมของผลิตภัณฑ์ สภาพ ปริมาณ และข้อกำหนดในการจัดส่งตามคำสั่งซื้อเฉพาะ

ข้อมูลจำเพาะของผลิตภัณฑ์

แบบอย่าง	MC-TDOY22 ฮันนี่เวลล์
โครงสร้าง	แบบโมดูลาร์
โปรเซสเซอร์คำสั่ง LD	ฮาร์ด บมจ
พลัง	60W
ป้อนข้อมูล	4-20mA, 1-5V และ 0-5V
แรงดันไฟฟ้า	24V DC
น้ำหนัก	2กก

ฮันนี่เวลล์ MC-TDOY22 คืออะไร?

Honeywell MC-TDOY22 คือชุดสิ้นสุดฟิลด์เอาต์พุตดิจิทัลที่ออกแบบมาเพื่อเชื่อมต่อโปรเซสเซอร์ I/O ที่เข้ากันได้กับโหลดดิจิทัลฝั่งฟิลด์ ในระบบควบคุมแบบกระจาย FTA จัดเตรียมการยุติทางกายภาพและอินเทอร์เฟซสัญญาณที่จำเป็นสำหรับการถ่ายโอนคำสั่งควบคุมการเปิด/ปิดไปยังอุปกรณ์ภาคสนามที่เชื่อมต่อ

แอสเซมบลีมีช่องเอาต์พุตดิจิทัลแบบแยก 32 ช่อง แต่ละช่องสามารถรองรับโหลดได้สูงสุด 500 mA ที่ 24 V DC ภายในช่วงแรงดันไฟฟ้าโหลด 15–30 V DC ที่ระบุ การแยกแสงระหว่างวงจรเอาท์พุตและ PM/APM/HPM ทั่วไปช่วยแยกสภาวะไฟฟ้าฝั่งสนามออกจากวงจรฝั่งตัวควบคุม

โครงสร้างเคลือบคอนฟอร์เมอร์ยังเหมาะกับสภาพแวดล้อมทางอุตสาหกรรมที่ส่วนประกอบอิเล็กทรอนิกส์อาจสัมผัสกับความชื้น การปนเปื้อน หรือความเครียดจากสิ่งแวดล้อมอื่นๆ สำหรับการบำรุงรักษาระบบ ควรประเมินโมดูลร่วมกับโปรเซสเซอร์ I/O ที่เกี่ยวข้องและการกำหนดค่าระบบควบคุม Honeywell ที่มีอยู่

ระบบ I/O ของ Honeywell ที่เข้ากันได้

FTA นี้เชื่อมโยงกับการกำหนดค่า Honeywell TDC 3000 / TPS Process Manager I/O และระบบ Experion PKS Series C (C300) เมื่อใช้กับโปรเซสเซอร์ MU-PDOY22 หรือ MC-PDOY22 I/O ที่ระบุ

สำหรับโครงการทดแทน ควรยืนยันความเข้ากันได้จากการกำหนดค่าระบบที่มีอยู่ แทนที่จะจากโมเดล FTA เพียงอย่างเดียว ควรตรวจสอบหมายเลขชิ้นส่วนเดิม โปรเซสเซอร์ I/O ที่เกี่ยวข้อง แพลตฟอร์มระบบ การกำหนดค่าเทอร์มินัล และข้อกำหนดในการติดตั้งก่อนสั่งซื้อ

สำหรับระบบควบคุม Honeywell รุ่นเก่า การระบุหมายเลขชิ้นส่วนที่แน่นอนมีประโยชน์อย่างยิ่ง เนื่องจากโครงการบำรุงรักษาอาจเกี่ยวข้องกับโมดูลหรืออุปกรณ์ที่เลิกผลิตแล้วซึ่งใช้งานในภาคสนามมานานหลายปี

คุณสมบัติทางเทคนิคที่สำคัญ

เอาต์พุตดิจิตอล 32 ช่อง

ชุดประกอบมีช่องเอาต์พุตดิจิทัล 32 ช่องในการกำหนดค่า FTA ขนาด B ช่วยให้อุปกรณ์ภาคสนามหลายตัวสามารถเชื่อมต่อผ่านชุดประกอบการสิ้นสุดชุดเดียว

การแยกแสง

ไดรเวอร์เอาท์พุตจะถูกแยกออกจาก PM/APM/HPM ทั่วไป การแยกนี้ช่วยลดผลกระทบของการรบกวนทางไฟฟ้าระหว่างวงจรฝั่งสนามและฝั่งระบบควบคุม

ความซ้ำซ้อน I/O แบบตัวต่อตัว

โมดูลรองรับการสำรองข้อมูล I/O แบบหนึ่งต่อหนึ่งสำหรับการกำหนดค่าระบบควบคุมที่การทำงานอย่างต่อเนื่องและความยืดหยุ่นในการเปลี่ยนเป็นสิ่งสำคัญ

โครงสร้างเคลือบแบบ Conformal

รุ่นที่เคลือบตามมาตรฐานจะมีชั้นป้องกันเพิ่มเติมเหนือส่วนประกอบอิเล็กทรอนิกส์ รองรับการใช้งานในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ซึ่งอาจมีความกังวลเรื่องความชื้นและการปนเปื้อน

ตัวเลือกการเดินสายไฟภาคสนาม

ขั้วต่อแบบบีบอัดใช้สำหรับการเชื่อมต่อภาคสนาม โดยมีการกำหนดค่าแบบสกรูสำหรับการจัดเตรียม FTA ที่เกี่ยวข้อง ควรยืนยันการกำหนดค่าเทอร์มินัลกับการติดตั้งที่มีอยู่เมื่อเลือกการเปลี่ยน

บูรณาการระบบ

ชุดประกอบได้รับการออกแบบให้ทำงานร่วมกับโปรเซสเซอร์ MU-PDOY22 / MC-PDOY22 I/O ที่ระบุและการกำหนดค่าระบบควบคุม Honeywell ที่เกี่ยวข้อง การยืนยันโปรเซสเซอร์และแพลตฟอร์มระบบจึงเป็นส่วนสำคัญของการระบุการเปลี่ยนทดแทน

สถานการณ์การใช้งาน

โซลินอยด์วาล์ว

เอาต์พุตดิจิทัลสามารถใช้เพื่อสลับวาล์วโซลินอยด์ในการใช้งานควบคุมกระบวนการ รวมถึงระบบเคมี ปิโตรเคมี การกลั่น และระบบการผลิตอัตโนมัติอื่นๆ

รีเลย์และคอนแทคเตอร์

เอาต์พุตสามารถให้สัญญาณสวิตชิ่งสำหรับรีเลย์ คอนแทคเตอร์ วงจรควบคุมมอเตอร์ และอุปกรณ์ภาคสนามอื่นๆ ที่ต้องมีการควบคุมเปิด/ปิดแบบดิจิทัล

ตัวบ่งชี้และไฟสัญญาณ

ช่องเอาท์พุตดิจิตอลสามารถควบคุมตัวบ่งชี้สถานะ ไฟสัญญาณ และอุปกรณ์แจ้งเตือนสัญญาณเตือนที่ใช้ในการสื่อสารอุปกรณ์หรือสภาวะของกระบวนการ

แตรและสัญญาณเตือนภัย

ชุดประกอบนี้สามารถใช้สำหรับส่งสัญญาณเตือนภัยแบบดิจิทัลในระบบควบคุมอุตสาหกรรมที่จำเป็นต้องมีการแจ้งเตือนด้วยเสียงหรือภาพ

ตัวกระตุ้นอุตสาหกรรม

เอาท์พุตดิจิตอลยังสามารถควบคุมแอคชูเอเตอร์เปิด/ปิดอื่นๆ ที่ใช้ในการผลิตแบบอัตโนมัติ การจัดการกระบวนการ และระบบควบคุมอุปกรณ์

ข้อมูลการเปลี่ยนและการจัดหา

เมื่อเปลี่ยน FTA ของ Honeywell ที่มีอยู่ การจับคู่ประเภทผลิตภัณฑ์ทั่วไปยังไม่เพียงพอ ควรตรวจสอบรุ่นดั้งเดิม หมายเลขชิ้นส่วนทั้งหมด โปรเซสเซอร์ I/O ที่เกี่ยวข้อง แพลตฟอร์มระบบ การกำหนดค่าเทอร์มินัล และข้อกำหนดด้านสิ่งแวดล้อมก่อนสั่งซื้อ

สำหรับ 51204162-175 ลูกค้าสามารถให้ข้อมูลอุปกรณ์ดั้งเดิมพร้อมกับปริมาณที่ต้องการ ข้อกำหนดสภาพของผลิตภัณฑ์ และปลายทางการจัดส่ง ซึ่งช่วยให้ Yueyang Tongtu สามารถตรวจสอบอุปทานที่มีอยู่และพิจารณาว่าส่วนประกอบที่ระบุตรงกับข้อกำหนดที่ระบุไว้หรือไม่

กระบวนการจัดหานี้มีประโยชน์อย่างยิ่งสำหรับการติดตั้ง DCS รุ่นเก่า ฮาร์ดแวร์ระบบควบคุมที่เลิกผลิต โครงการบำรุงรักษาระบบ และแอปพลิเคชันที่จำเป็นต้องมีชิ้นส่วนทดแทนที่แน่นอน

การปฏิบัติตามข้อกำหนดและการป้องกัน

เวอร์ชัน -175 ได้รับการระบุว่าเป็นเวอร์ชันที่สอดคล้องกับ CE โครงสร้างเคลือบแบบ Conformal ให้การปกป้องเพิ่มเติมสำหรับการประกอบอิเล็กทรอนิกส์ในสภาพแวดล้อมการปฏิบัติงานทางอุตสาหกรรม

การแยกแสงระหว่างวงจรเอาท์พุตและ PM/APM/HPM ทั่วไปยังให้การแยกทางไฟฟ้าระหว่างวงจรเอาท์พุตฝั่งสนามและวงจรระบบควบคุมที่เกี่ยวข้อง การติดตั้งและการเดินสายควรเป็นไปตามเอกสารของ Honeywell และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้องสำหรับการกำหนดค่าระบบควบคุมเฉพาะ

คำถามที่พบบ่อย

MC-TDOY22 ใช้ทำอะไร?

เป็นชุดประกอบการยุติฟิลด์เอาท์พุตดิจิทัลที่ใช้เพื่อให้อินเทอร์เฟซฝั่งฟิลด์ระหว่างโปรเซสเซอร์ Honeywell I/O ที่ใช้ร่วมกันได้และอุปกรณ์ฟิลด์ดิจิทัล

โปรเซสเซอร์ I/O ใดที่เข้ากันได้กับ FTA นี้

โปรเซสเซอร์ I/O ที่ระบุคือ MU-PDOY22 และ MC-PDOY22 โปรเซสเซอร์และ FTA ควรได้รับการตรวจสอบร่วมกันเมื่อยืนยันความเข้ากันได้ของระบบ

ใช้งานร่วมกับ TDC 3000 และ Experion PKS C300 ได้หรือไม่

ส่วนประกอบนี้ใช้กับการกำหนดค่า I/O ของ Honeywell TDC 3000 / TPS Process Manager และระบบ Experion PKS Series C (C300) เมื่อจับคู่กับโปรเซสเซอร์ I/O และการกำหนดค่าระบบที่เหมาะสม

มีช่องเอาท์พุตกี่ช่อง?

แอสเซมบลีมีช่องเอาต์พุตดิจิทัลแบบแยก 32 ช่อง แต่ละช่องรองรับโหลดสูงสุด 500 mA ที่ 24 V DC ภายในช่วงแรงดันไฟฟ้าโหลด 15–30 V DC ที่ระบุ

ฉันควรให้ข้อมูลอะไรบ้างเมื่อสั่งซื้ออุปกรณ์ทดแทน

ระบุหมายเลขชิ้นส่วนให้ครบถ้วน ปริมาณที่ต้องการ ข้อกำหนดด้านสภาพผลิตภัณฑ์ ข้อมูลระบบหรือโปรเซสเซอร์ I/O ที่มีอยู่ และปลายทางการจัดส่ง รูปถ่ายของฉลากโมดูลดั้งเดิมยังช่วยในการระบุผลิตภัณฑ์อีกด้วย

ทำไมต้องมาจาก Yueyang Tongtu?

ประสบการณ์มากกว่า 20 ปี

มีประสบการณ์ในการจัดหาผลิตภัณฑ์ระบบอัตโนมัติทางอุตสาหกรรมและการจัดหาระหว่างประเทศ

สินค้าคงคลังหลายยี่ห้อ

ความครอบคลุมของ Honeywell และแบรนด์ระบบอัตโนมัติทางอุตสาหกรรมที่สำคัญอื่นๆ

รองรับการระบุรุ่น

ความช่วยเหลือในการตรวจสอบหมายเลขรุ่น หมายเลขชิ้นส่วน ข้อมูลระบบ และข้อกำหนดในการเปลี่ยน

ชิ้นส่วนอะไหล่อัตโนมัติ

การจัดหาการสนับสนุนสำหรับส่วนประกอบ DCS และ PLC ในปัจจุบัน เลิกผลิตแล้ว และหายาก

จัดส่งระหว่างประเทศ

การเตรียมการจัดส่งสามารถประสานงานตามปริมาณ ปลายทาง และข้อกำหนดของโครงการ

ขอใบเสนอราคา

สำหรับ Honeywell MC-TDOY22 51204162-175 โปรดส่งปริมาณที่ต้องการ ข้อกำหนดสภาพผลิตภัณฑ์ ปลายทางการจัดส่ง และข้อมูลระบบหรือตัวประมวลผล I/O ที่พร้อมใช้งาน Yueyang Tongtu สามารถตรวจสอบความพร้อมของผลิตภัณฑ์และให้ข้อมูลการจัดหาและการจัดส่งตามความต้องการที่ได้รับการยืนยัน
