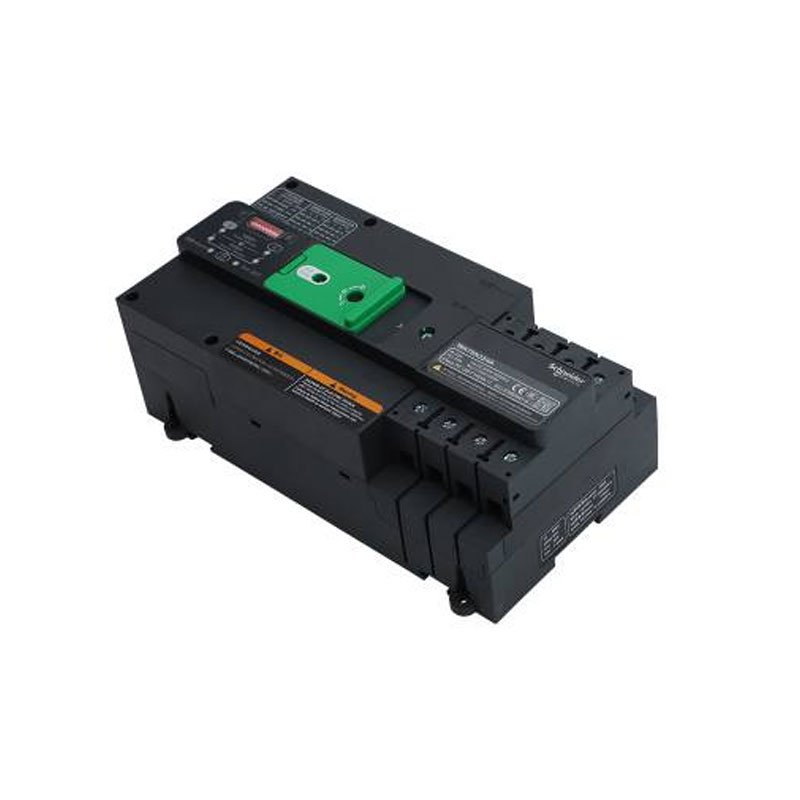

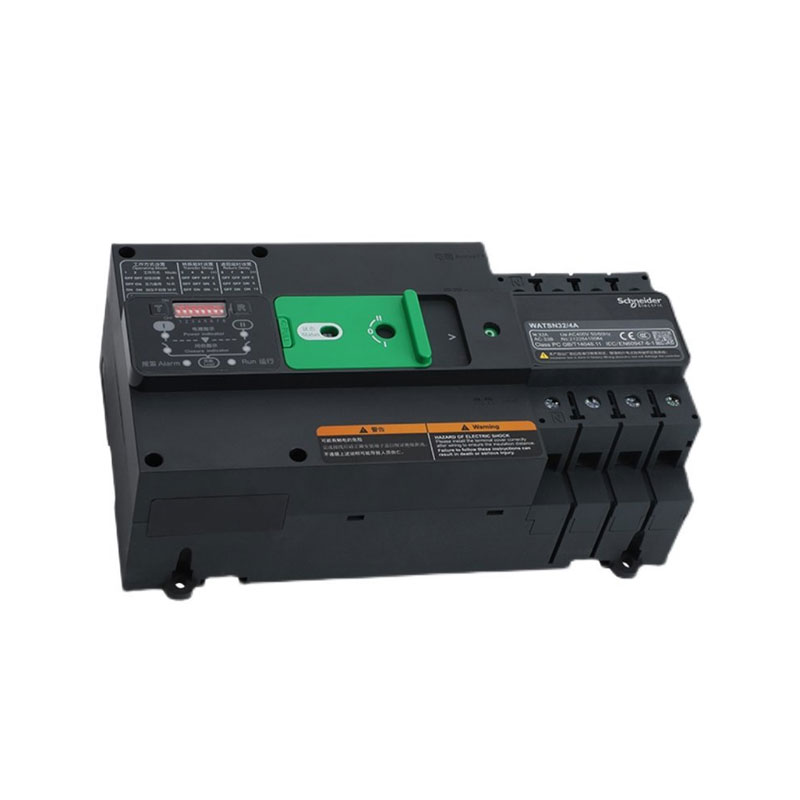

ชไนเดอร์ WATSN-160/125b/4A

Yueyang Tongtu เป็นผู้จัดหา Schneider WATSN-160/125b/4A ATS สำหรับการบำรุงรักษาทางอุตสาหกรรม การเปลี่ยนระบบไฟฟ้า และโครงการจำหน่ายไฟฟ้าที่ต้องการส่วนประกอบของ Schneider ที่ผ่านการตรวจสอบ ยูนิตนี้ได้รับการออกแบบเพื่อจัดการการถ่ายโอนโหลดระหว่างแหล่งจ่ายไฟอิสระสองตัว โดยการตรวจสอบสภาพของแหล่งจ่ายและสลับโหลดที่เชื่อมต่อเมื่อเกิดแรงดันไฟฟ้าผิดปกติ การสูญเสียเฟส หรือไฟฟ้าขัดข้อง

ข้อมูลจำเพาะทางเทคนิค เมทริกซ์

คุณสมบัติทางเทคนิคที่สำคัญ

การกำหนดค่าการสลับพลังงานคู่แบบ 4 ขั้ว

Schneider WATSN-160/125b/4A ใช้การออกแบบสวิตช์แบบ 4 ขั้ว การตัดการเชื่อมต่อ และการถ่ายโอน:

· เฟส L1

· L2 phase

· เฟส L3

· ตัวนำที่เป็นกลาง

โดยทั่วไปจะใช้การกำหนดค่านี้ในระบบสามเฟสสี่สายซึ่งจำเป็นต้องมีการสลับที่เป็นกลางเพื่อรักษาการแยกระหว่างแหล่งจ่ายไฟอิสระ

โหมดการถ่ายโอนอัตโนมัติและโหมดการทำงานด้วยตนเอง

ATS รองรับการสลับระหว่างแหล่งพลังงานหลักและแหล่งพลังงานสำรองโดยอัตโนมัติ ในขณะเดียวกันก็ให้ความสามารถในการดำเนินการด้วยตนเองสำหรับขั้นตอนการทดสอบการใช้งาน การตรวจสอบ และการบำรุงรักษา

กลไกการทำงานแบบแมนนวลช่วยให้ช่างเทคนิคสามารถเลือกตำแหน่งสวิตช์ที่ต้องการระหว่างการให้บริการได้

Mechanical and Electrical Interlocking Protection

โครงสร้างที่เชื่อมต่อกันแบบรวมช่วยป้องกันไม่ให้แหล่งพลังงานทั้งสองปิดพร้อมกัน

การประสานทางกลช่วยป้องกันทางกายภาพ ในขณะที่การประสานทางไฟฟ้าทำงานร่วมกับวงจรควบคุม เพื่อลดความเป็นไปได้ของการสลับการทำงานที่ไม่ถูกต้อง

การออกแบบนี้ช่วยปกป้องอุปกรณ์ดาวน์สตรีมจากความเสี่ยงไฟฟ้าลัดวงจรแบบเฟสต่อเฟสที่เกิดจากการเชื่อมต่อแบบดูอัลซอร์สโดยไม่ได้ตั้งใจ

โครงสร้างการสลับหน้าสัมผัสที่เชื่อถือได้

ATS ใช้ระบบหน้าสัมผัสกำลังเฉพาะที่ออกแบบมาเพื่อการทำงานสวิตช์ซ้ำๆ ภายใต้สภาวะที่กำหนด

โครงสร้างหน้าสัมผัสได้รับการออกแบบทางวิศวกรรมเพื่อรักษาการเชื่อมต่อไฟฟ้าให้เสถียรในระหว่างการทำงานปกติ ในขณะเดียวกันก็ลดการสึกหรอของหน้าสัมผัสระหว่างรอบการถ่ายโอนซ้ำๆ

บูรณาการ PLC และอาคารอัตโนมัติ

ซีรีส์ WATSN มีอินเทอร์เฟซการเชื่อมต่อเสริมสำหรับการตอบรับสถานะและการรวมการควบคุม

สามารถใช้กับ:

● ระบบควบคุม PLC

● ระบบการจัดการอาคาร (BMS)

● ระบบตรวจสอบไฟฟ้า

สำหรับการตรวจสอบสถานะระยะไกลและแอปพลิเคชันการจัดการพลังงาน

การตรวจสอบคุณภาพจาก Yueyang Tongtu

การตรวจสอบรุ่นและฮาร์ดแวร์

Yueyang Tongtu ตรวจสอบข้อมูลการระบุผลิตภัณฑ์ ได้แก่:

1. การกำหนดรุ่น

2. ข้อมูลป้ายชื่อ

3. การกำหนดค่าเทอร์มินัล

4. สภาพร่างกาย

ก่อนจัดส่ง

การป้องกันบรรจุภัณฑ์ส่งออก

แต่ละหน่วยได้รับการจัดเตรียมด้วยบรรจุภัณฑ์ป้องกันที่เหมาะสมสำหรับการขนส่งระหว่างประเทศเพื่อลดความเสี่ยงต่อความเสียหายระหว่างการจัดการและการจัดส่ง

การสนับสนุนเอกสารทางเทคนิค

สำหรับโครงการจัดซื้อและบำรุงรักษา Yueyang Tongtu สามารถจัดหา:

● ใบเสนอราคาผลิตภัณฑ์

● ข้อกำหนดทางเทคนิค

● รูปภาพผลิตภัณฑ์

● ข้อมูลการบรรจุ

● ความช่วยเหลือด้านการจัดซื้อจัดจ้าง

คำถามที่พบบ่อย

ถาม: คำต่อท้าย "160/125b/4A" ในหมายเลขรุ่น Schneider WATSN ย่อมาจากอะไร

ตอบ: "160" หมายถึงพิกัดเฟรม (), "125b" ระบุกระแสเบรกเกอร์การทำงานที่ได้รับพิกัด "4" หมายถึงการกำหนดค่า 4 ขั้ว (แยก 3 เฟส + เป็นกลาง) และ "A" หมายถึงประเภทตัวควบคุมสำหรับฟังก์ชันการถ่ายโอนอัตโนมัติ

ถาม: WATSN-160/125b/4A สามารถควบคุมแบบแมนนวลระหว่างการบำรุงรักษาได้หรือไม่

ก. ใช่. อุปกรณ์นี้มีคุณสมบัติการจัดการแบบแมนนวลที่ช่วยให้ทีมบำรุงรักษาสลับระหว่าง Power I, Power II ด้วยตนเอง หรือบังคับให้สวิตช์ไปที่ตำแหน่ง Double-OFF (ศูนย์เป็นกลาง) เพื่อแยกระบบ

ถาม: จำเป็นต้องเดินสายไฟคอนโทรลเลอร์ภายนอกเพื่อใช้งานสวิตช์อัตโนมัติหรือไม่

ตอบ: ซีรีส์ WATSN รวมหน่วยควบคุมออนบอร์ดไว้ด้วยกัน การเชื่อมต่อสายไฟขาเข้า ( การสุ่มตัวอย่าง) ช่วยให้สามารถตรวจจับและสลับอัตโนมัติโดยไม่ต้องใช้โมดูลตัวควบคุมภายนอก
