ICS Triplex T9432

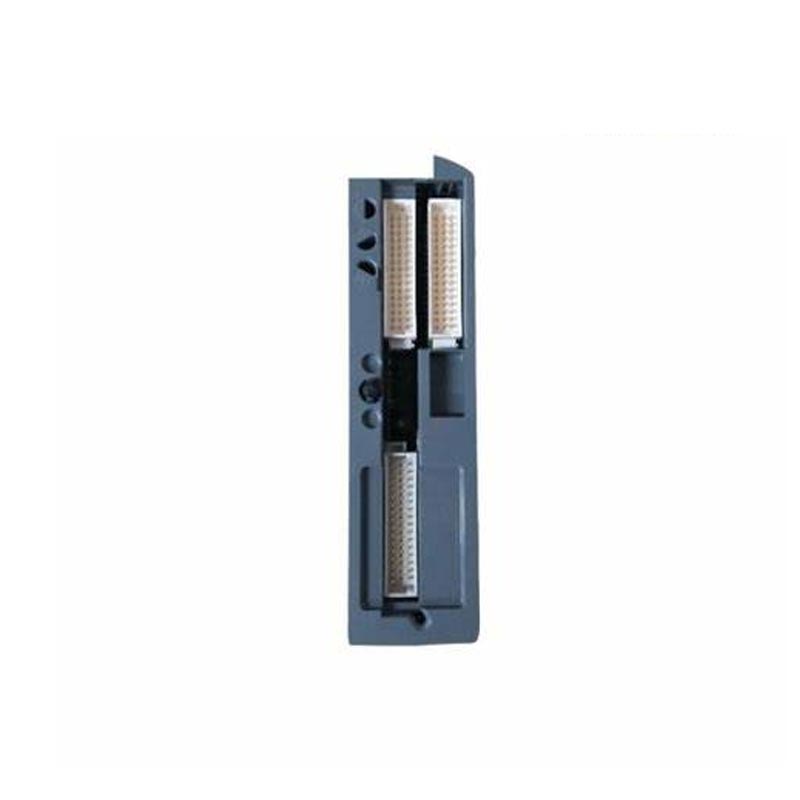

ICS Triplex T9432 จาก Yueyang Tongtu ทำหน้าที่เป็นโหนดการตรวจจับภาคสนามภายในสถาปัตยกรรมระบบความปลอดภัย Trusted® หรือ AADvance โดยรับสัญญาณอะนาล็อกจากเครื่องส่งสัญญาณภาคสนามที่ทำการวัดและแปลงเป็นค่าดิจิทัลสำหรับตัวควบคุมความปลอดภัย

บทบาทของมันคือเพื่อให้แน่ใจว่าตัวควบคุมความปลอดภัยได้รับข้อมูลอะนาล็อกที่แม่นยำ ทันเวลา และตรวจสอบได้จากภาคสนาม และป้องกันความล้มเหลวหรือความไม่ถูกต้องในขั้นตอนการป้อนข้อมูลซึ่งอาจทำให้วงจรความปลอดภัยทั้งหมดเสียหายได้

ICS Triplex T9432 ทำหน้าที่อะไร

ICS Triplex T9432 เป็นโมดูลอินพุตอะนาล็อกแบบแยก 16 ช่องที่ออกแบบมาสำหรับแพลตฟอร์ม Trusted® และ AADvance SIS แต่ละช่องจาก 16 ช่องแยกจากช่องอื่นๆ และจากแบ็คเพลนของระบบอย่างอิสระ

1. ประเภทสัญญาณที่รองรับ:

 ปัจจุบัน: 4–20 mA (ค่าเริ่มต้น), 0–20 mA

 แรงดันไฟฟ้า: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 เทอร์โมคัปเปิล: J, K, T, E, R, S, B

2. ความละเอียดและความแม่นยำ: ความละเอียด 16 บิตพร้อมความแม่นยำเต็มสเกล ±0.05% ถึง ±0.1%

3. อัตราการสุ่มตัวอย่างและการอัปเดต: โมดูลมีช่วงเวลาการอัปเดต 6 ms ในโหมดไม่มีตัวกรอง โดยมีอัตราการสุ่มตัวอย่างสูงสุด 100 kHz ในการกำหนดค่า TMR เวลาในการสแกนจะอยู่ที่ประมาณ 2.656 มิลลิวินาที

4. การแยก: การแยกช่องต่อช่องและช่องต่อแบ็คเพลนที่ ±1.5 kVDC ทนนาน 1 นาที

5. การสื่อสาร HART: โมดูลรองรับการส่งผ่าน HART ช่วยให้สามารถดึงข้อมูลการวินิจฉัยจากอุปกรณ์สนามอัจฉริยะโดยไม่รบกวนการวัดแบบอะนาล็อก

จุดเด่นของผลิตภัณฑ์

ความทนทานต่อความผิดพลาดของ TMR

โมดูลนี้ประกอบด้วยส่วนการประมวลผลอิสระสามส่วน หากชิ้นใดชิ้นหนึ่งล้มเหลว อีกสองชิ้นจะยังคงทำงานต่อไป และโมดูลจะยังคงทำงานเต็มรูปแบบต่อไป

ความสามารถในการป้อนข้อมูลสากล

ประเภทสัญญาณสามารถกำหนดค่าด้วยซอฟต์แวร์ผ่านซอฟต์แวร์กำหนดค่า Trusted Toolset สามารถรองรับอุปกรณ์ภาคสนามที่แตกต่างกันได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ ช่วยลดความจำเป็นในการใช้โมดูลหลายประเภทในสินค้าคงคลัง

Hot-Swappable

ICS Triplex T9432 รองรับการเปลี่ยนออนไลน์โดยไม่ต้องปิดระบบ โปรดทราบว่าช่องควรอยู่ในโหมดการบำรุงรักษาผ่านซอฟต์แวร์ก่อนถอดออก เพื่อหลีกเลี่ยงไม่ให้เกิดการแจ้งเตือนปลอม

การวินิจฉัยออนบอร์ดที่ครอบคลุม

โมดูลจะตรวจสอบความสมบูรณ์ของแหล่งจ่ายไฟ คุณภาพสัญญาณ และวงจรภายในอย่างต่อเนื่อง โดยตรวจจับวงจรเปิด การลัดวงจร แรงดันไฟฟ้าเกิน ต่ำกว่าช่วง และสภาวะเกินช่วงในแต่ละช่องสัญญาณ ไฟ LED ที่แผงด้านหน้าแสดงสถานะด้วยภาพสำหรับโมดูลและแต่ละช่องสัญญาณ หน่วยงานเฝ้าระวังฮาร์ดแวร์อิสระจะเริ่มต้นการปิดระบบอย่างปลอดภัยโดยอัตโนมัติ หากตรวจพบข้อผิดพลาดร้ายแรง

วิธีการเลือก?

เมื่อจัดหา ICS Triplex T9432 ให้พิจารณาปัจจัยต่อไปนี้:

ความเข้ากันได้ของแพลตฟอร์มระบบ

ยืนยันว่าโมดูลนี้มีไว้สำหรับระบบเฉพาะของคุณ โมดูลนี้ออกแบบมาสำหรับแพลตฟอร์ม Trusted® และ AADvance อาจเข้ากันไม่ได้กับกลุ่มผลิตภัณฑ์ ICS Triplex อื่นๆ

ข้อกำหนดการนับช่อง

โมดูลมีช่องแยก 16 ช่อง หากแอปพลิเคชันของคุณต้องการช่องสัญญาณน้อยลง T9431 (เวอร์ชัน 8 ช่อง) อาจเป็นทางเลือกที่คุ้มค่ากว่า

การประกอบการเลิกจ้าง

โมดูลนี้ต้องการชุดประกอบปลายสายที่เข้ากันได้: T9831, T9832 หรือ T9833 ตรวจสอบให้แน่ใจว่าชุดปลายสายตรงกับการกำหนดค่าการเดินสายภาคสนามและข้อกำหนดด้านความสมบูรณ์ด้านความปลอดภัย

ประเภทสัญญาณ

โมดูลรองรับอินพุตกระแส แรงดันไฟฟ้า RTD และเทอร์โมคัปเปิล ยืนยันว่าโมดูลรองรับประเภทสัญญาณเฉพาะที่ใช้ในอุปกรณ์ภาคสนามของคุณ สำหรับอินพุตเทอร์โมคัปเปิล ให้ตรวจสอบว่าชุดโมดูลรองรับประเภทเทอร์โมคัปเปิลเฉพาะ (J, K, T, E, R, S หรือ B) ที่ต้องการ

ข้อกำหนดของฮาร์ท

หากอุปกรณ์ภาคสนามของคุณเปิดใช้งาน HART และคุณต้องการข้อมูลการวินิจฉัยระยะไกลและการจัดการสินทรัพย์ ให้ยืนยันว่าฟังก์ชันการส่งผ่าน HART ถูกเปิดใช้งานในการกำหนดค่าระบบของคุณ

ข้อมูลจำเพาะทางเทคนิค

อุตสาหกรรมแอพพลิเคชั่น

ICS Triplex T9432 ได้รับการปรับใช้ในอุตสาหกรรมที่ต้องการการรับสัญญาณอะนาล็อกที่มีความสมบูรณ์สูงโดยเป็นไปตามข้อกำหนด SIL 3:

น้ำมันและก๊าซ

ระบบปิดฉุกเฉิน การตรวจสอบความดันและอุณหภูมิของหลุมผลิต การวัดการไหลของท่อและระดับ สิ่งอำนวยความสะดวกการประมวลผลก๊าซธรรมชาติ

เคมีภัณฑ์และปิโตรเคมี

การควบคุมอุณหภูมิและความดันของเครื่องปฏิกรณ์ ระบบตรวจจับเพลิงไหม้และก๊าซ การควบคุมคอลัมน์การกลั่น การตรวจสอบหน่วยการแตกตัวของตัวเร่งปฏิกิริยา

การผลิตกระแสไฟฟ้า

การตรวจสอบอุณหภูมิและความดันของหม้อไอน้ำ การวัดอุณหภูมิการสั่นสะเทือนของกังหันและแบริ่ง ระบบการจัดการหัวเผา (BMS)

Metallurgy and steel

การควบคุมวาล์วที่เชื่อมโยงกับ TMR ความถี่สูงของเตาถลุงเหล็ก

น้ำและน้ำเสีย

การตรวจสอบพารามิเตอร์กระบวนการที่สำคัญในสถานบำบัดของเทศบาลและอุตสาหกรรม

ช่วงอุณหภูมิการทำงานที่กว้างของโมดูล (–40°C ถึง +70°C) รองรับการติดตั้งกลางแจ้ง ที่พักพิงที่ไม่ได้รับความร้อน และสภาพอากาศที่รุนแรงซึ่งพบได้ทั่วไปในน้ำมันและก๊าซต้นน้ำ และไซต์ผลิตไฟฟ้าระยะไกล

ถามตอบทั่วไป

ถาม: ICS Triplex T9432 ยังอยู่ในการผลิตหรือไม่

ตอบ: ไม่ Emerson เลิกผลิตรุ่นนี้แล้ว อย่างไรก็ตาม สต็อกส่วนเกินที่ทดสอบแล้วยังคงมีอยู่ผ่านทางซัพพลายเออร์เฉพาะทาง รวมถึง Yueyang Tongtu ยืนยันความพร้อมและสภาพ (ของใหม่เทียบกับของมือสองที่ทดสอบแล้ว) ก่อนสั่งซื้อ

ถาม: T9432 และ T9431 แตกต่างกันอย่างไร

ตอบ: T9432 มีช่องอินพุตอะนาล็อกแยก 16 ช่อง T9431 มี 8 ช่องสัญญาณและเหมาะสำหรับการใช้งานที่มีข้อกำหนดจำนวนช่องสัญญาณน้อยกว่า

ถาม: ชุดปลายสายใดบ้างที่เข้ากันได้กับ T9432

ตอบ: โมดูลนี้เข้ากันได้กับชุดสิ้นสุด T9831, T9832 และ T9833 T9832 มีการยุติระบบซ้ำซ้อนแบบโมดูลาร์คู่ ในขณะที่ T9833 มีการยุติระบบซ้ำซ้อนแบบโมดูลาร์สามระดับเพื่อระดับความสมบูรณ์ด้านความปลอดภัยที่สูงขึ้น

ถาม: สามารถเปลี่ยนโมดูลนี้ในขณะที่ระบบกำลังทำงานได้หรือไม่

ตอบ: ใช่ โมดูลรองรับ hot-swap อย่างไรก็ตาม ช่องควรอยู่ในโหมดการบำรุงรักษาผ่านซอฟต์แวร์กำหนดค่าก่อนที่จะถอดออก เพื่อหลีกเลี่ยงไม่ให้เกิดการแจ้งเตือนปลอม

ถาม: โมดูลมีฟังก์ชันการวินิจฉัยอะไรบ้าง

ตอบ: โมดูลนำเสนอการวินิจฉัยตนเองที่ครอบคลุม รวมถึงการตรวจสอบแหล่งจ่ายไฟ การตรวจสอบความสมบูรณ์ของสัญญาณ การตรวจจับการเปิด/ลัดวงจร การตรวจจับนอกระยะ และการเฝ้าระวังฮาร์ดแวร์อิสระพร้อมการปิดระบบอย่างปลอดภัยโดยอัตโนมัติเมื่อเกิดข้อผิดพลาดร้ายแรง ไฟ LED ที่แผงด้านหน้าแสดงสถานะด้วยภาพ

ถาม: โมดูลรองรับการสื่อสาร HART หรือไม่

ก. ใช่. โมดูลนี้รองรับการส่งผ่าน HART ช่วยให้สามารถดึงข้อมูลการวินิจฉัยจากอุปกรณ์สนามอัจฉริยะได้ ข้อมูล HART สามารถใช้ในการตรวจสอบสภาพอุปกรณ์และจัดหาการวินิจฉัยโมดูล

ถาม: ช่วงการสอบเทียบที่แนะนำคือเท่าใด

ตอบ: เพื่อให้เป็นไปตามข้อกำหนด SIL 3 แนะนำให้มีการตรวจสอบความถูกต้องเต็มรูปแบบทุกปี บันทึกการสอบเทียบควรถูกเก็บไว้เพื่อการตรวจสอบความปลอดภัย
